Réponse:

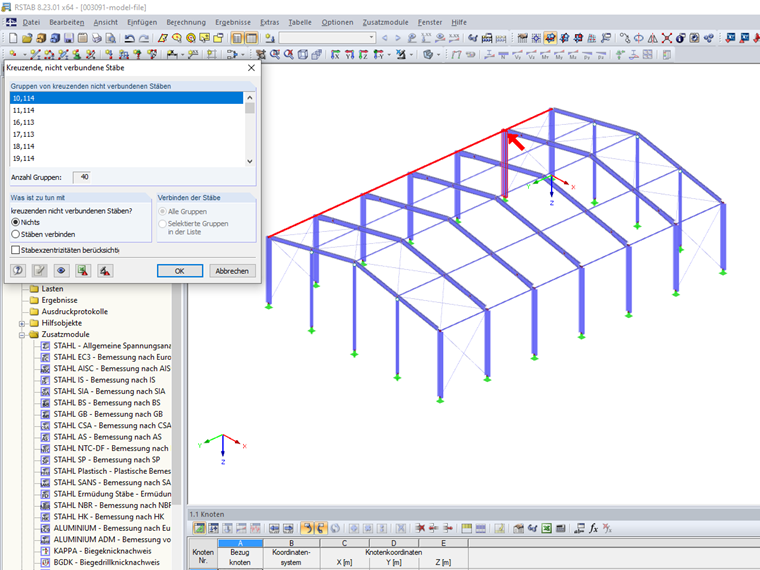

La vérification du modèle vous permet de trouver les barres qui se croisent mais qui n'ont pas de nœud commun au point d'intersection (voir la Figure 01). Il est possible de contrôler le modèle via le menu Outils -> Contrôle du modèle -> Barres non connectées croisées.
Foire aux questions (FAQ)
Les résultats sont affichés dans la section « Groupes de barres non connectées croisées ». Les barres transversales sont listées par groupes et le groupe actuel est signalé graphiquement par une flèche.
La section « Que va-t-il se passer avec » contrôle la manière dont les barres sont traitées. L'option « Connecter les barres » convient pour le transfert réel des efforts internes, mais pas dans les cas classiques de barres de type Traction se croisant en diagonale.
Il est également possible d'utiliser le contrôle du modèle pour afficher les paires de barres sous forme de liste Excel ou pour créer des visibilités. Les visibilités créées de cette manière peuvent être rapidement utilisées pour rechercher et supprimer les barres pertinentes dans le modèle. La vidéo montre comment les barres croisées et non connectées sont affichées sans barres de traction, puis connectées.
