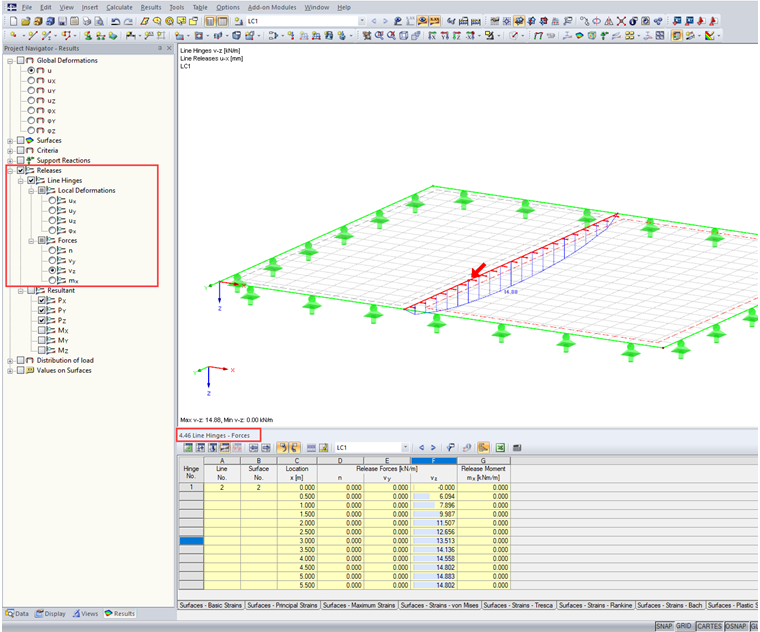

- Évaluation graphique des résultats : Sous « Libérations » dans le Navigateur - Résultats, vous pouvez afficher graphiquement les différents efforts et déformations des articulations linéiques.
- Affichage des résultats dans les tableaux : Les tableaux « 4.45 Articulations linéiques - Déformations » et « 4.46 Articulations linéiques - Efforts » sont disponibles pour l'évaluation tabulaire des résultats.
- Évaluation à l'aide de diagrammes de résultats : Vous pouvez utiliser le menu contextuel pour afficher le diagramme de résultats des articulations linéiques.
Question
Quelles sont les possibilités d'évaluation des résultats des articulations linéiques ?
