Question
Le rapport d'impression des résultats de STEEL EC3 est trop long. Comment réduire le contenu au minimum ?
Réponse:

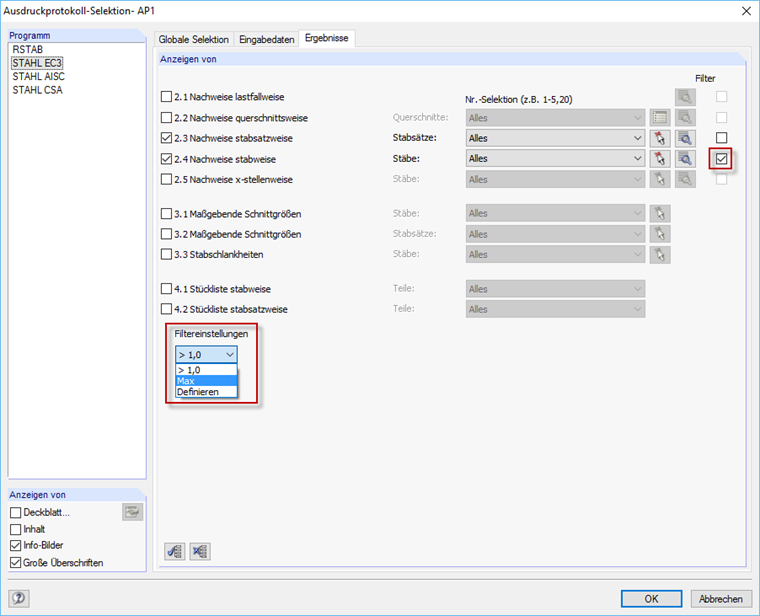

Dans la sélection du rapport d'impression, vous pouvez trouver les options de filtre, par exemple pour afficher uniquement la vérification maximale par barre dans le tableau. Ces filtres réduisent considérablement le périmètre. Les options de filtre sont également disponibles directement dans le module additionnel.
