Analyse de stabilité d'une platine en tête d'assemblage de portique avec STEEL EC3

Comment insérer une platine en tête au niveau d'un assemblage de portique pour l’analyse de stabilité d'une poutre de portique dans STEEL EC3 ?


Réponse:

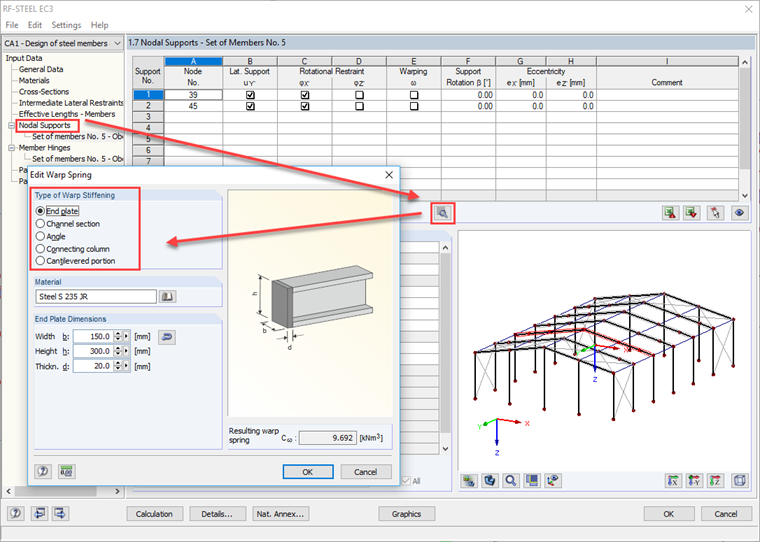

Vous pouvez par exemple calculer un ressort de gauchissement dans le cas de la méthode générale afin de considérer le poteau ou la platine d’about (voir la figure ci-contre).

Les types de raidisseurs de gauchissement suivants sont disponibles dans la boîte de dialogue « Modifier le ressort de gauchissement » :

  • Platine d'about
  • Section en U
  • Angle
  • Poteau de connexion
  • Portion en porte-à-faux

Auteur

M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
