Question

Le bâtiment que je calcule est situé dans la plaine d’Allemagne du Nord. Comment considérer l'augmentation de la charge de neige ?

Réponse:

Si vous sélectionnez la situation de projet « Accidentelle - Neige - Plaine d’Allemagne du Nord », le coefficient des charges de neige accidentelles (C_esl = 2,30) est automatiquement pris en compte lors de la génération des combinaisons de charges. Cette situation de projet est généralement générée en plus des situations de projet générales (ELU, ELS).

Vous pouvez facilement vérifier si un bâtiment se trouve dans la plaine du Nord de l'Allemagne en entrant les données de sa position dans l’outil de géolocalisation sur notre page d’accueil (voir la Figure 03).

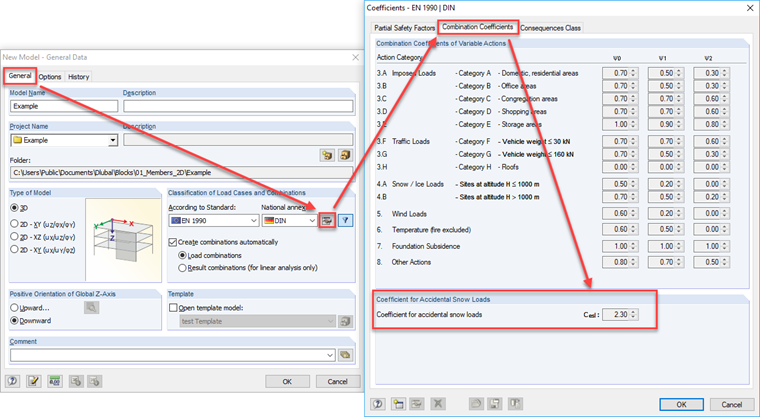

Coefficient pour des charge de neige accidentelle

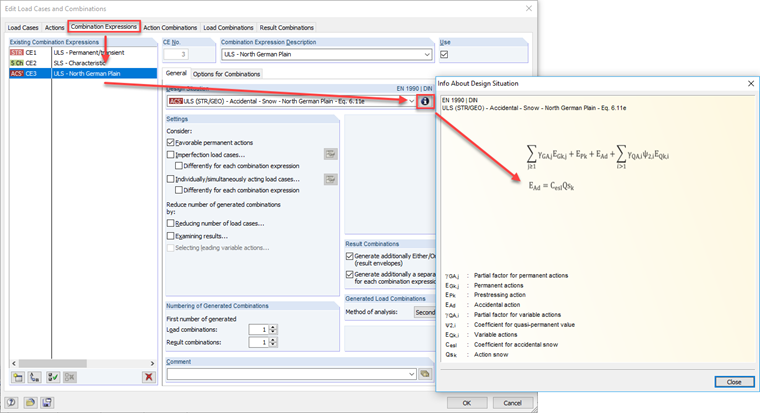

Situation de projet « Accidentel - Neige - Plaine d'Allemagne du Nord »

Outil de géolocalisation
