Interpolation automatique des sections pour les barres à inertie variable

Est-il possible de diviser une barre à inertie variable de sorte que la section interpolée soit déterminée automatiquement au point de division ? Est-il possible de modifier la section d'un ensemble de barres à inertie variable en modifiant la hauteur de section sur une barre (au début, au milieu ou à la fin de l'ensemble de barres), puis de déterminer automatiquement les nouvelles hauteurs de section pour les autres barres ?


Réponse:

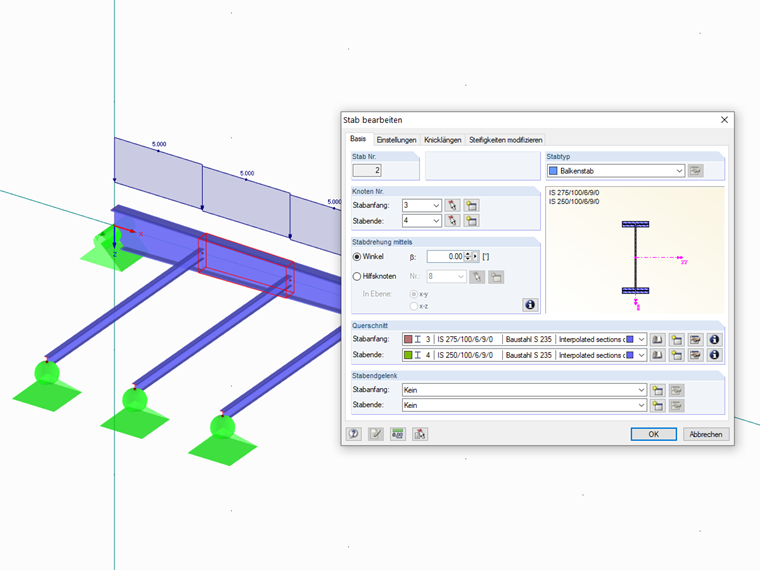

Si une barre à inertie variable est divisée par des nœuds, les sections intermédiaires interpolées sont créées automatiquement.

Pour les barres qui ont déjà été divisées ou pour les ensembles de barres, il est d'abord nécessaire d'inverser la division afin de pouvoir utiliser cette fonctionnalité. Une solution courante est donc la suivante :

Tout d’abord, toutes les barres avec des charges sont copiées et les nœuds intermédiaires sont supprimés, ce qui fusionne les lignes. La section est ensuite ajustée et la section d'origine est supprimée. La copie peut alors être déplacée à son emplacement d’origine. Si la division automatique des barres aux nœuds est désactivée, elle doit être effectuée manuellement. Cette opération est expliquée dans la vidéo.


Auteur

M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
