| p (h) | Pression hydrostatique en fonction de la hauteur du niveau de fluide |
| h | Hauteur du niveau de fluide au-dessus du point considéré |
| ρ ... | Densité du fluide |
| g | Accélération gravitationnelle |
| P0 | Pression de l'air à la surface du fluide |
Ce chargement peut être simulé très efficacement dans un cas de charge dans RFEM à l'aide des charges rectangulaires libres.
La charge rectangulaire libre est une fonction de charge surfacique permettant de définir les charges de compression sur les surfaces. La zone d'influence de ce type de charge spécial est définie par un parallélépipède flottant librement dans l'espace, qui charge toutes les surfaces assignées dans le parallélépipède. Deux points sur un plan de projection décrivent la vue latérale et l'aire de la surface des éléments assignés décrit la longueur du parallélépipède de définition.

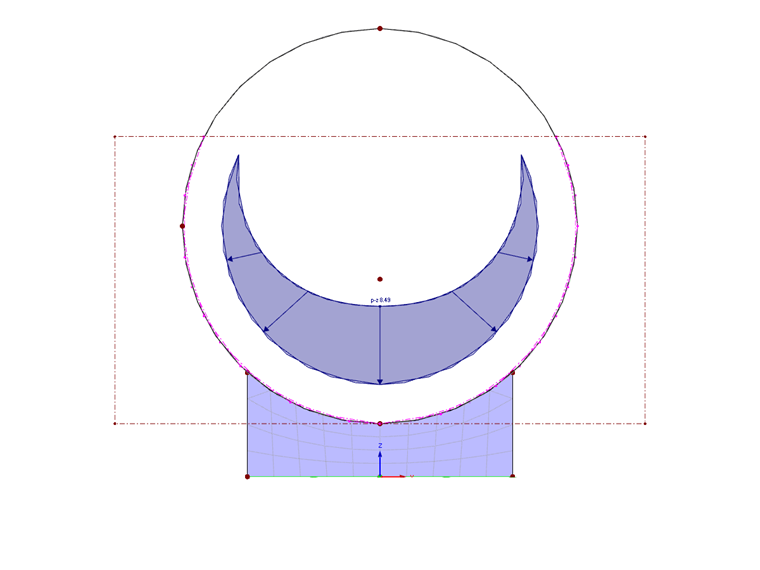

La simulation d'une pression hydrostatique nécessite que la pression en chaque point du conteneur exerce une pression perpendiculaire sur la paroi et augmente linéairement avec la distance au niveau du liquide selon la loi de Pascal '.
Eine senkrechte Wirkung zur Wandung erreicht man durch Wahl der Lastrichtung z "Lokal bezogen auf wahre Fläche". La distribution linéaire en fonction du niveau de liquide est obtenue en passant à une distribution de charge linéaire dans la direction correspondante et en assignant les ordonnées de charge aux points de définition sur le plan de projection (zéro au-dessus, valeur selon la formule).
Astuce : En modifiant la position du point de définition supérieur p1 et l'ordonnée de charge au point p2, différents niveaux de liquide peuvent être simulés très rapidement.
