Le module complémentaire Vérification du bois permet de calculer des poteaux en bois selon la méthode ASD définie par la norme NDS 2018. La précision du calcul de la résistance en compression et des facteurs d’ajustement des barres en bois est importante pour la sécurité et le calcul des composants. Cet article traite de la vérification du flambement critique maximal par le module complémentaire Vérification du bois, à l’aide d’équations analytiques pas à pas selon la norme NDS 2018, y compris les facteurs d’ajustement pour la flexion, la valeur de calcul de flexion ajustée et le ratio de vérification final.

Si des structures régulières doivent être calculées, l'entrée n'est souvent pas compliquée, mais elle prend du temps. L'automatisation de la saisie permet alors de gagner un temps précieux. Dans le cas présent, il s'agit de considérer les étages d'une maison comme des étapes individuelles de construction. La saisie doit être effectuée à l'aide d'un programme C# afin que l'utilisateur n'ait pas à entrer manuellement les éléments des différents étages.

Notre service Web permet aux utilisateurs de communiquer avec RFEM 6 et RSTAB 9 à l'aide de différents langages de programmation. Les fonctions de haut niveau (HLF) de Dlubal permettent d'étendre et de simplifier les fonctionnalités du service Web. L'utilisation de notre service web en combinaison avec RFEM 6 et RSTAB 9 facilite et accélère le travail des ingénieurs. Voyez par vous-même ! Ce tutoriel explique comment utiliser la bibliothèque C# à l'aide d'un exemple simple.

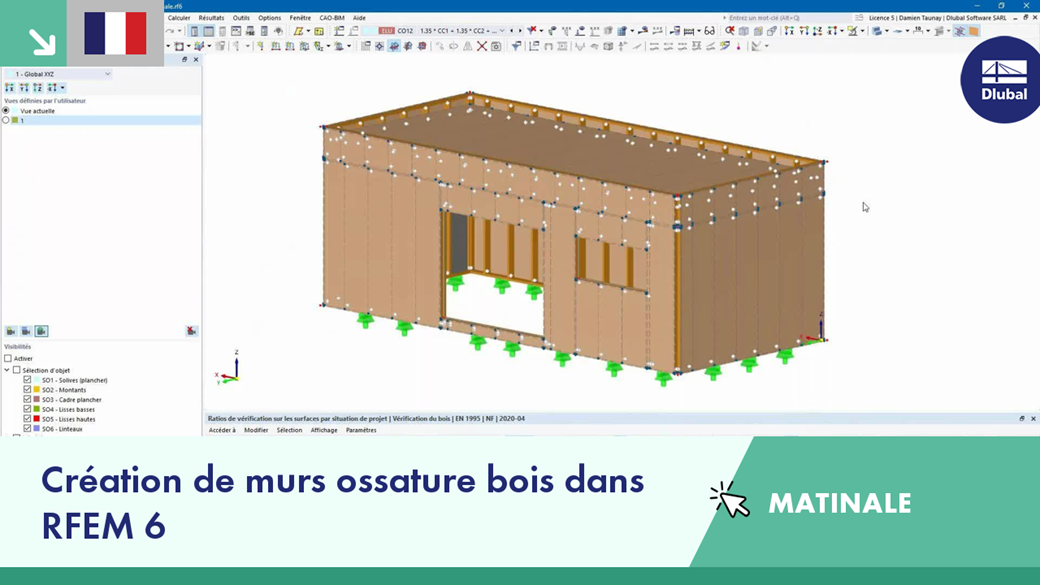

Avec le type d’épaisseur « Ossature bois », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l’assemblage. Le type d'épaisseur de la plaque de poutre est défini à l'aide du module complémentaire Surfaces multicouches.

Une « ossature bois » vous offre les avantages suivants :

• Possibilité d’un panneau de contreventement sur une ou deux faces
• Calcul automatique du couplage semi-rigide
  • Panneau cloué
  • Panneau agrafé
  • Raideur définie par l’utilisateur
• Représentation sous forme d'objet géométrique 3D complet (lisse haute, lisse basse, montants, panneau, fixations), y compris les excentrements
• Considération des ouvertures via des cellules de surface
• Vérification des éléments structuraux à l’aide du module complémentaire Vérification du bois
• Indépendamment du matériau (par exemple, une cloison sèche avec des profilés formés à froid et des plaques de fibres-gypse)

• Accéder à la vidéo explicative

Vous avez la possibilité d'effectuer une vérification de la résistance au feu des surfaces à l'aide de la méthode de la section réduite. La réduction est appliquée sur l'épaisseur de la surface. Les vérifications peuvent être effectuées pour tous les matériaux bois admis pour le calcul.

Pour le bois lamellé-croisé, en fonction du type de colle, vous pouvez choisir si la couche carbonisée peut tomber et si une combustion accrue peut être attendue entre les couches.

• Accéder à la vidéo explicative

Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :

• Binderholz (USA)
• KLH (USA, CAN)
• Kalesnikoff (USA, CAN)
• Nordic Structures (USA, CAN)
• Mercer Mass Timber
• SmartLam
• Sterling Structural
• Superstructures répertoriées dans l'édition 32 de Lignatec « Bois lamellé-croisé de production suisse ».

En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.
