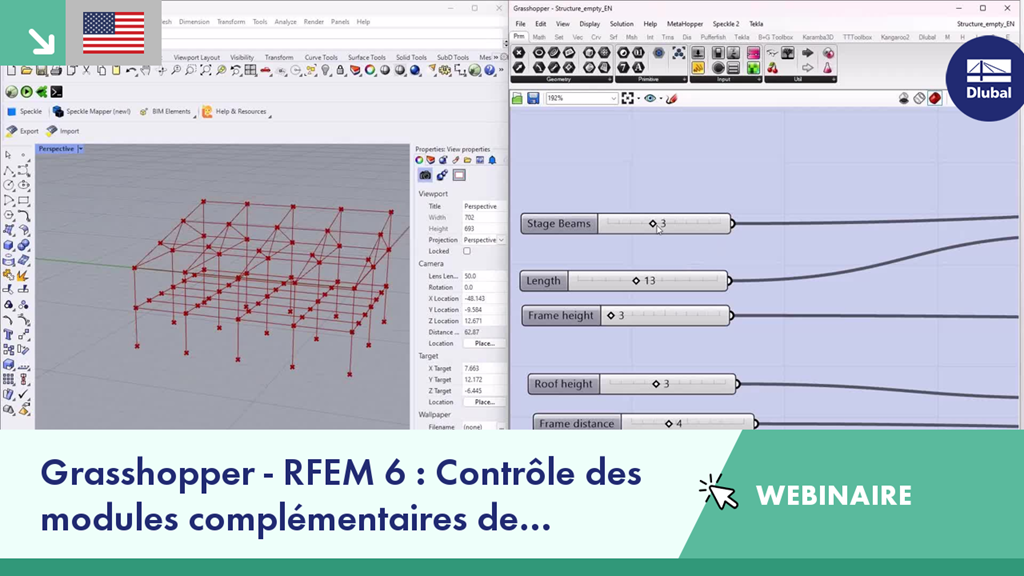

Dans ce webinaire, vous apprendrez à contrôler les modules complémentaires Vérification de RFEM 6 à l'aide de modèles types.
Déroulé :
00:00 Introduction
03:20 Nouvelles fonctionnalités de l'interface GH
05:00 Présentation de l'algorithme GH
09:25 Connexion aux composants Dlubal
01:02:00 Connexion aux composants Tekla
Dans RFEM 6 et RSTAB 9, vous pouvez exporter des graphiques linéaires au format SVG (graphiques vectoriels).
SVG signifie Scalable Vector Graphics, il s'agit d'un format de fichier basé sur le format XML, afin d'afficher des graphiques vectoriels en deux dimensions. Ces graphiques vectoriels peuvent être mis à l'échelle sans perte. Les fichiers générés peuvent être modifiés par traitement de texte, intégrés dans des sites web et ouverts dans les navigateurs courants.
Vous pouvez importer les valeurs d'un tableau Excel dans RFEM 6/RSTAB 9 en quelques clics seulement, individuellement ou simultanément. Pour l'importation, installez un plug-in dans Microsoft Excel en suivant les consignes de cette FAQ.
Le saviez-vous ? Vous pouvez exporter tous les tableaux RFEM/RSTAB, y compris les résultats, individuellement ou conjointement, directement dans un tableau Excel et sous forme de fichier CSV. Cette opération peut être effectuée de plusieurs manières :
Ainsi, le programme vous permet de contrôler les données exportées et de les gérer clairement. Tout comme pour les paramètres utilisés, vous pouvez exporter les formules enregistrées directement avec le tableau ou sous forme de tableau séparé.
Utilisez les interfaces pour un travail plus efficace. Les structures au format DXF peuvent être importées dans RFEM 6/RSTAB 9 sous forme de lignes à partir d'Autodesk AutoCAD.
De plus, vous pouvez exporter différents objets (par exemple, des sections) de RFEM 6/RSTAB 9 vers des calques séparés dans Autodesk AutoCAD.
