Dans de nombreuses charpentes, l'utilisation d'une barre simple n'est plus suffisante. Vous devez souvent considérer les affaiblissements de section ou les ouvertures dans les poutres pleines. Le type de barre « Modèle surfacique » est disponible pour de telles applications. Celui-ci peut être intégré au modèle comme toute autre barre et offre toutes les options d'un modèle surfacique. L'article technique suivant présente l'application d'une telle barre dans un système existant et décrit l'intégration des ouvertures de barre.

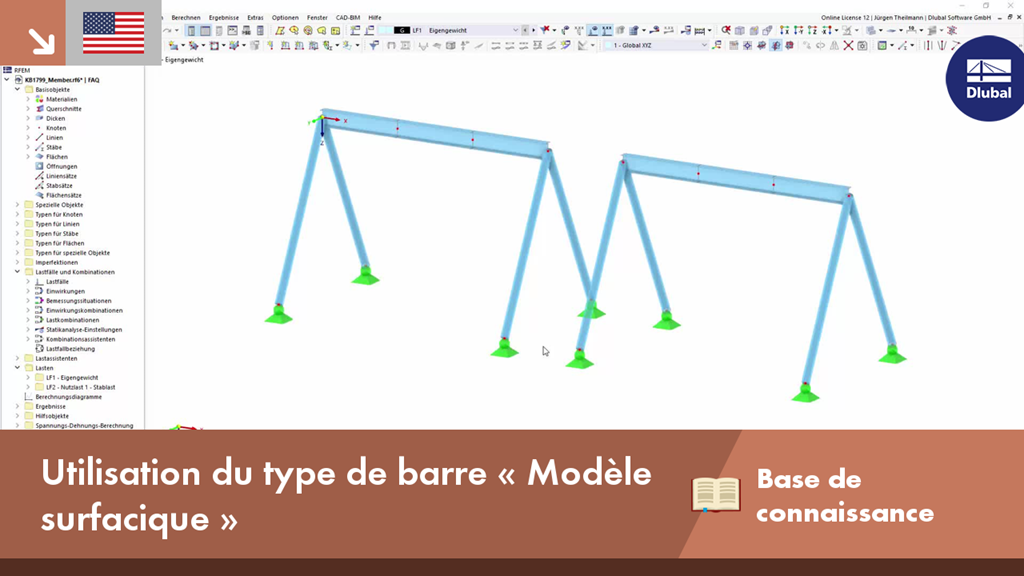

KB 001799 | Utilisation du type de barre « Modèle surfacique »
.png?mw=512&hash=4a84cbc5b1eacf1afb4217e8e43c5cb50ed8d827)




La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.

- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements

Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction requise de l'assemblage et la résistance en compression requise de l'assemblage du contreventement sont répertoriées dans l'onglet « Assemblage de contreventement par barre ».
Le logiciel affiche les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.

Le module complémentaire Vérification de l'acier vous permet d'effectuer des analyses de stabilité ainsi que des vérifications de section pour les profilés formés à froid selon les clauses 6.1.2 - 6.1.5 et 6.1.8 - 6.1.10 de l'EN 1993-1-3.
