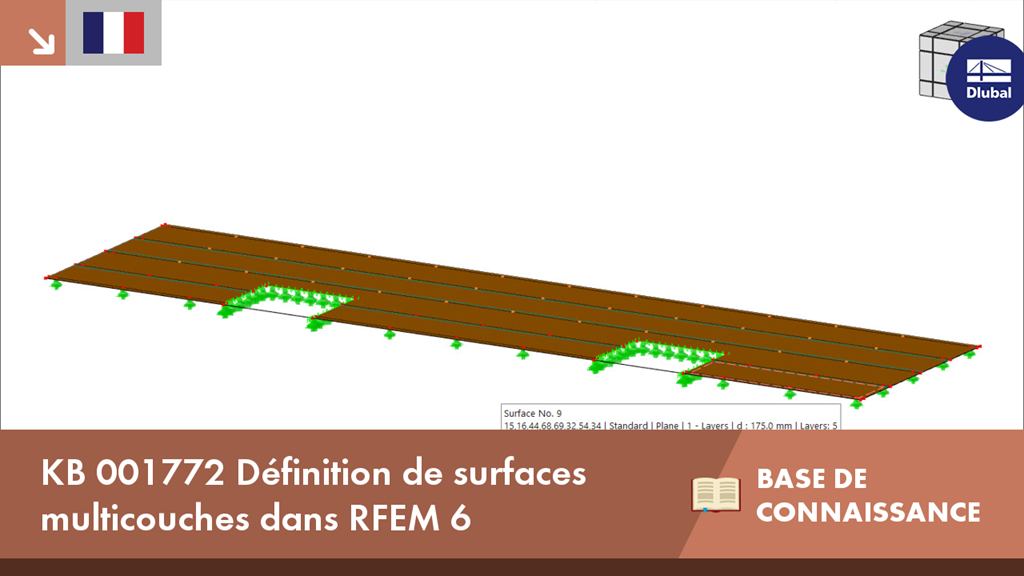

KB 001772 Définition de surfaces multicouches dans RFEM 6

• Analyse générale des contraintes
• Sortie graphique et numérique des contraintes et des rapports de contraintes entièrement intégrés dans RFEM
• Vérification flexible avec différentes compositions de couches
• Une efficacité optimale due à un nombre réduit d'entrées requises
• Flexibilité grâce aux options de paramétrage détaillées pour les principes de base et le champ d'action du calcul
• Une matrice de rigidité globale locale de la surface est générée dans RFEM à partir du modèle de matériau sélectionné et des couches qui le compose. Les types de matériaux disponibles sont :
  • Orthotrope
  • Isotrope
  • Défini par l'utilisateur
  • Hybride (pour les combinaisons de modèles de matériau)
• Possibilité d'enregistrer les compositions des couches fréquemment utilisées dans une base de données
• Détermination des contraintes de base, de cisaillement et équivalentes
• Outre les contraintes de base, les contraintes requises selon la norme DIN EN 1995-1-1 et l'interaction de ces contraintes sont également disponibles.
• Analyse de contraintes pour les éléments structuraux de formes simples ou complexes
• Contrainte équivalente calculée selon différentes hypothèses :
  • Hypothèse de la modification de forme (Von Mises)
  • Hypothèse de la contrainte de cisaillement (Tresca)
  • Hypothèse de contrainte normale (Rankine)
  • Hypothèse de déformation principale (Bach)
• Calcul des contraintes tangentielles selon Mindlin, Kirchhoff ou les spécifications définies par l'utilisateur
• Vérification de l'état limite de service par le contrôle des déformations /déplacements de surface
• Paramètres des flèches limites définies par l'utilisateur
• Possibilité de considérer le couplage de couches
• Sortie détaillée de différents composants de contraintes et des rapports dans les tableaux et graphiques
• Résultats des contraintes pour chaque couche du modèle
• Liste des parties des surfaces vérifiées
• Possibilité de couplage de couches sans cisaillement

Une fois le calcul effectué, les contraintes maximales, les ratios de contrainte et les déplacements sont affichés par cas de charge, par surface ou par point de grille. Le ratio de calcul peut être affiché pour tout type de contrainte. La position actuelle est indiquée par une couleur dans le modèle RFEM.

En plus de l'évaluation des résultats dans les tableaux, il est possible d'afficher les contraintes et les rapports de contraintes graphiquement dans la fenêtre de travail de RFEM. Pour le faire, vous pouvez ajuster les couleurs et les valeurs assignées dans le panneau.

Des cas de charge, des combinaisons de charges et des combinaisons de résultats doivent être sélectionnés pour la vérification à l'état limite ultime ainsi qu'à l'état limite de service. Après avoir sélectionné les surfaces à vérifier, vous pouvez définir le modèle de matériau approprié.

La structure des couches constituant la base du calcul de la rigidité peut varier. Vous pouvez ajuster les paramètres définis par le modèle de matériau sélectionné selon vos besoins individuels. La matrice 3*3 des couches peut également être modifiée. De cette manière, la sélection est entièrement libre lors de la génération des rigidités.

Les contraintes limites de chaque couche sont définies en fonction du matériau sélectionné. Il est possible d'ajuster les valeurs à l'aide de paramètres définis par l'utilisateur.
