Question :
Comment définir une contrainte de gauchissement ?
Réponse :

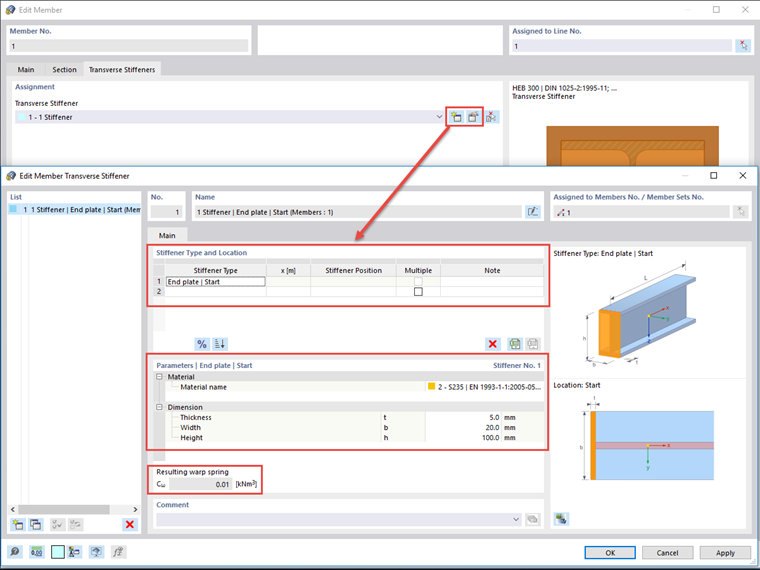

Après avoir activé la torsion de gauchissement dans les données de base, vous pouvez définir les contraintes de gauchissement. Pour ce faire, activez les raidisseurs transversaux dans la boîte de dialogue « Modifier la barre », voir la Figure 1.
Dans l'onglet « Raidisseur transversal », vous pouvez créer plusieurs raidisseurs de barre transversale et définir les paramètres nécessaires à l'aide du bouton « Nouveau raidisseur de barre transversale ». Pour le type de raidisseur « Platine », le ressort de gauchissement résultant est déterminé automatiquement (voir la Figure 2).
Outre d'autres variantes, vous pouvez définir une contrainte de gauchissement rigide ou une rigidité de ressort de gauchissement personnalisée sous le type de rigidité « Ressort de gauchissement ».
Vous pouvez également créer des raidisseurs transversaux de barre à l'aide du navigateur Données ou de la barre de menu « Insérer », « Types de barres », « Raidisseurs transversaux de barre ». Dans ce cas, vous pouvez utiliser la fonction de sélection de la boîte de dialogue « Nouvelle rigidité transversale de barre » pour les assigner aux barres correspondantes.
