Question :

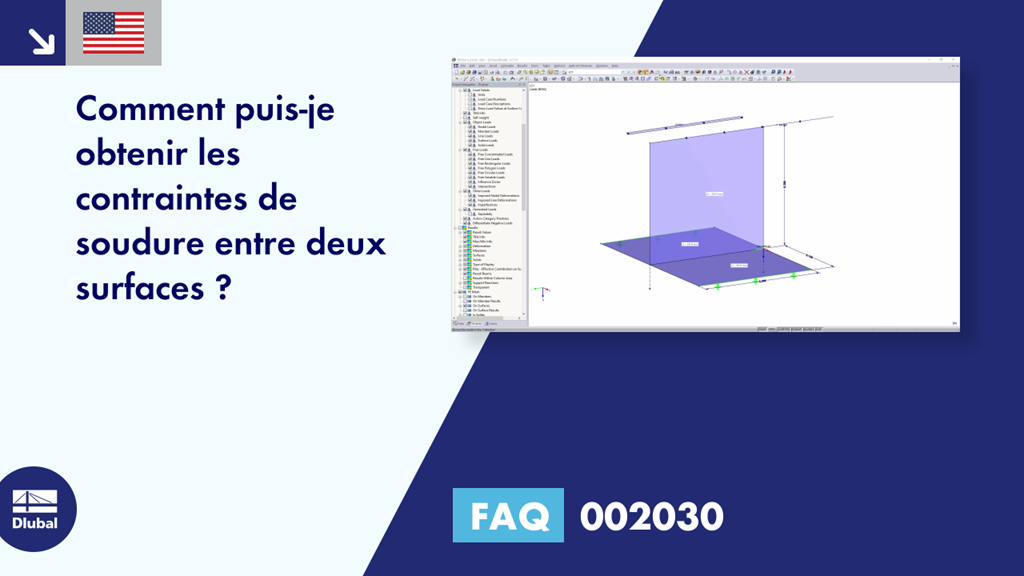

Comment obtenir les contraintes de soudure entre deux surfaces ?
Réponse :
Déterminer les contraintes correctes nécessite de connaître le système de coordonnées local de la surface. Cela peut être activé dans le navigateur-Afficher sous « Modèle » → « Surfaces » → « Systèmes d’axe de surface x, y, z ». Toutes les contraintes avec un « + » dans l’index représentent la contrainte du côté supérieur, c’est-à-dire du côté de l’axe positif local z. Dans ce cas précis, m-y représente le moment fléchissant de l’assemblage en recouvrement en direction de l’axe y global et la valeur résultante doit donc être de 2 kNm/m. La moyenne dans le diagramme affiché sur la figure le confirme avec une valeur de 1,95 kNm/m (les écarts peuvent être réduits à l'aide d’un maillage EF plus fin). La moyenne du flux de cisaillement est de 100 kN/m et correspond donc à la charge appliquée. Par conséquent, la contrainte sigma-y,+ reflète la contrainte de compression de l’assemblage en recouvrement sur la face supérieure de la surface, et tau-xy,+ correspond à la contrainte de cisaillement dans l’interface du même côté.
