L’ADM 2020 a été publié en février 2020. Cette dernière norme a été intégrée dans le module additionnel RF-/ALUMINIUM ADM pour les logiciels RFEM et RSTAB.

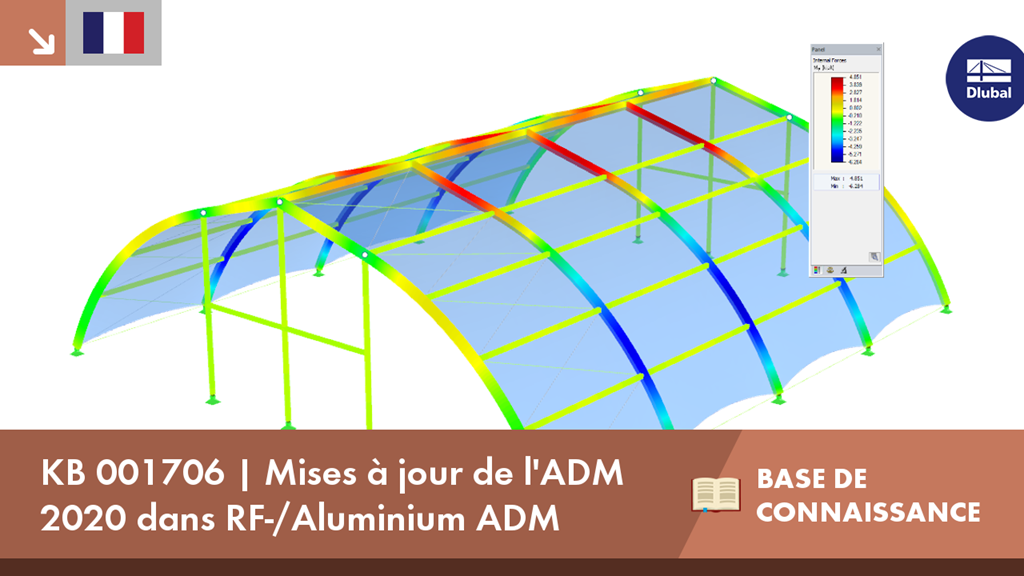

KB 001706 | Mises à jour de l'ADM 2020 dans RF-/Aluminium ADM
- Kiefer, H: Windlasten an quaderförmigen Gebäuden in bebauten Gebieten, 2003
- Aluminum Design Manual 2015
![Vérification de barres selon l’ADM 2020 dans RFEM](/fr/webimage/015026/2959799/ADM_2020_(4).png?mw=512&hash=9db6d91762f5d2ebf2be2e1e24a4426f0791d0bf)
![Maintien de gauchissement à travers la platine d'about](/fr/webimage/010484/2426057/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
![Entrée du maintien latéral intermédiaire au centre de la barre 1](/fr/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/fr/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Fonctionnalité 002443 | Contrôle de l'état des fissures pour l'analyse des déformations et de l'ouverture des fissures](/fr/webimage/032308/3673952/32308-FR.png?mw=512&hash=6a349f5792ea8feeffd75326f81106d937fbe801)
Différents paramètres de vérification des sections peuvent être ajustés dans la configuration pour l'état limite de service. La condition de section appliquée pour l'analyse des déformations et de l'ouverture des fissures peut y être contrôlée.
Les paramètres suivants peuvent être activés :
- État fissuré calculé d'après la charge associée
- État fissuré déterminé sous forme d'enveloppe à partir de toutes les situations de projet à l'ELS
- État de fissuration indépendant de la charge
![Fonctionnalité 002415 | Segmentation améliorée pour les contrôles de déformation](/fr/webimage/032122/3673876/32122-FR.png?mw=512&hash=18b8d511b284d2a915908c61bc043dbd65fa3ea2)
Dans l'onglet « Flèche et appuis de calcul » sous « Modifier la barre », les barres peuvent être clairement segmentées à l'aide de fenêtres d'entrée optimisées. Selon les appuis, les limites de déformation pour les poutres en porte-à-faux et à travée simple sont utilisées automatiquement.
En définissant l'appui de calcul dans la direction correspondante au début et à la fin de la barre et aux nœuds intermédiaires, le programme reconnaît automatiquement les segments et les longueurs de segment auxquels la déformation admissible est liée. Il reconnaît également automatiquement s'il s'agit d'une poutre ou d'un porte-à-faux à l'aide des appuis de calcul définis. L'attribution manuelle, comme dans les versions précédentes (RFEM 5), n'est plus nécessaire.
L'option « Longueurs définies par l'utilisateur » permet de modifier les longueurs de référence dans le tableau. La longueur de segment correspondante est toujours utilisée par défaut. Si la longueur de référence diffère de la longueur du segment (par exemple, dans le cas de barres courbes), elle peut être ajustée.
![Fonctionnalité 002416 | Affichage des résultats à l'aide d'un plan de coupe](/fr/webimage/032133/3597628/32133-FR.png?mw=512&hash=da4ae0316c96b71febdc69b53bc85875f327eca4)
Cette fonctionnalité contribue également à un affichage clair de vos résultats. Les plans de coupe sont des plans sécants que vous pouvez placer librement dans le modèle. Ainsi, la zone devant ou derrière le plan est masquée dans l'affichage. Vous pouvez ainsi afficher clairement et simplement les résultats à une intersection ou dans un solide, par exemple.
![Fonctionnalité 002423 | Représentation des résultats dans les solides](/fr/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Les résultats des contraintes de solide peuvent être affichés sous forme de points 3D colorés dans les éléments finis.
