Si le calcul d'un modèle de barre selon l'analyse du second ordre se termine par un message d'erreur, cette instabilité est souvent causée par les barres de traction défaillantes: Dès que des efforts de compression surviennent dans la barre de traction pendant une étape de calcul, cette barre n'est plus considérée dans les itérations suivantes. Ainsi, le modèle peut devenir instable.

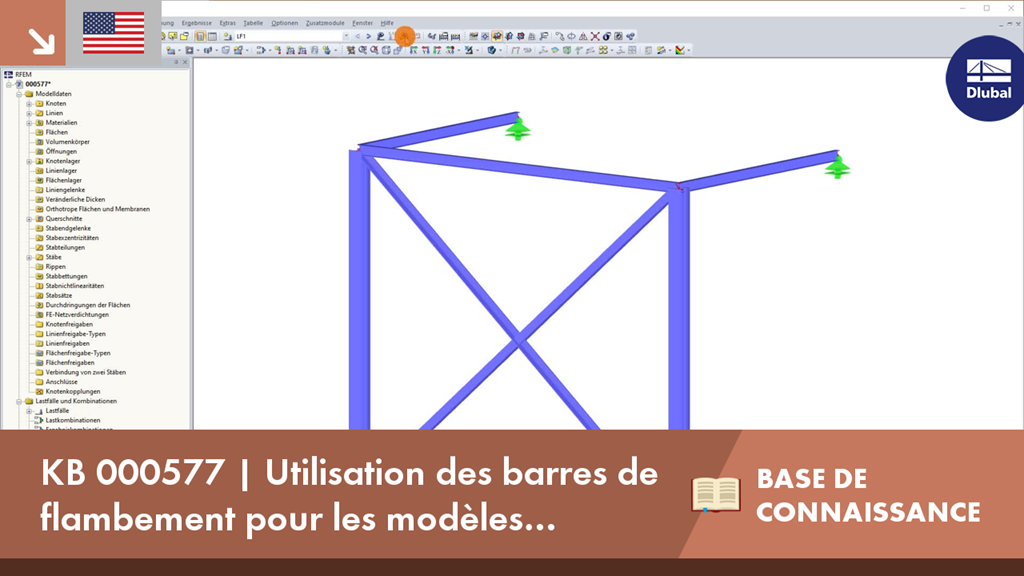

KB 000577 | Utilisation des barres de flambement pour les modèles instables
