Question :

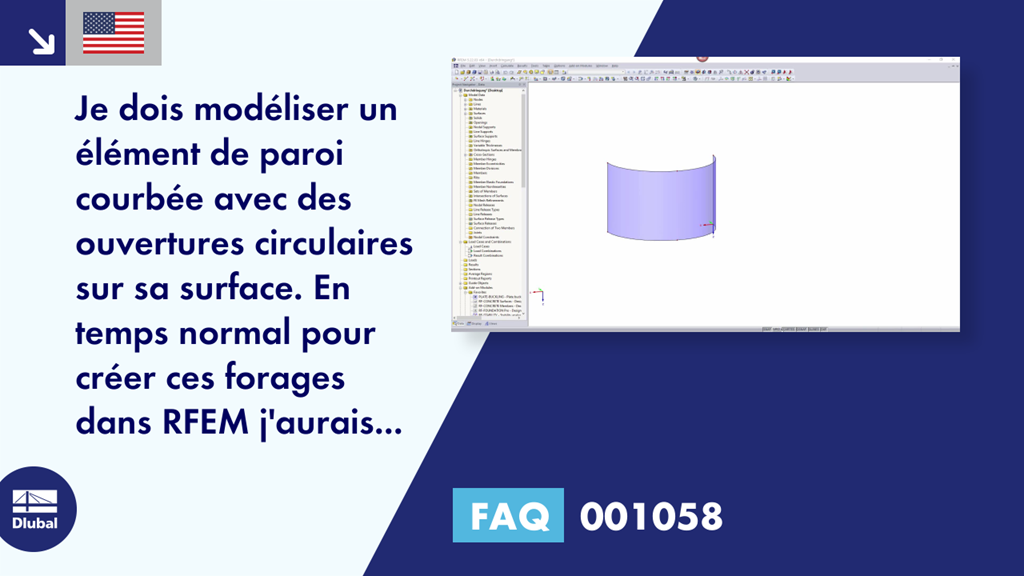

Je dois modéliser un élément de paroi courbée avec des ouvertures circulaires sur sa surface. En temps normal pour créer ces forages dans RFEM j’aurais dessiné un cercle sur la paroi pour créer l’ouverture. Comment dessiner un cercle sur une surface courbée ?
Réponse :
Pour définir les ouvertures et les découpes dans les murs, les lignes de contour de l'ouverture doivent être définies. Cette opération est facile à réaliser pour les surfaces planes.
Ce n’est pas si facile pour les surfaces courbes car seules les intersections peuvent être gérées. Créez tout d’abord un objet qui pénètre dans la surface à l’emplacement souhaité de l’ouverture. Dans ce cas, il s’agit d’un tuyau.
Sélectionnez ensuite les surfaces simultanément et l’option « Créer une intersection » dans le menu contextuel. Les courbes d’intersection sont alors créées.
Ouvrez l’onglet « Composant » à l'aide du menu « Modifier le composant », où vous pouvez afficher ou masquer les composants surfaciques créés. Pour créer l’ouverture, décochez les cases des composants actifs qui ne sont plus nécessaires.
