Question :

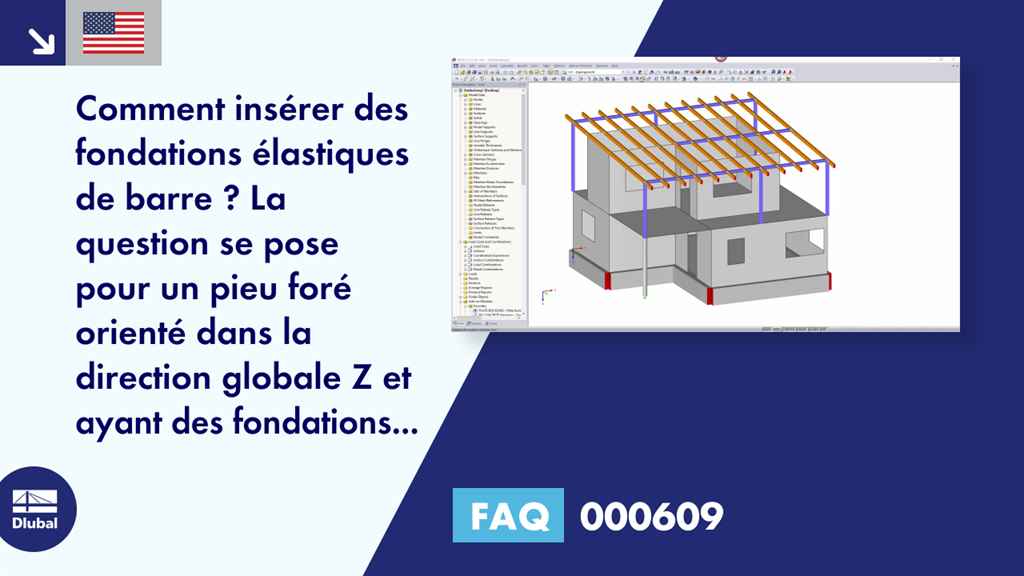

Comment insérer des fondations élastiques de barre ? La question se pose pour un pieu foré orienté dans la direction globale Z et ayant des fondations horizontales différentes dans les directions globales X et Y.
Réponse :
Les paramètres d’entrée des fondations élastiques de barre sont basés sur les coefficients des fondations élastiques de surface.
Les coefficients se réfèrent toujours aux axes locaux de barre (x, y, z). Les coefficients C-1,x, C-1,y et C-1,z décrivent les valeurs de ressort de translation dans la direction des axes locaux de barre (x, y, z).
La valeur Cφ correspond à un maintien en rotation de la barre autour de son axe longitudinal.
Les valeurs C2,x, C2,y et C2,z affectent la considération de la résistance au cisaillement du sol en direction des axes locaux de barre (x, y, z).
L’entrée se réfère toujours à une largeur de 1 m. Si la barre a une largeur inférieure, vous devez en tenir compte dans les coefficients, par exemple : dans le cas d’une barre de 30 cm de large, C1,z = 10 000 kN/m³ × 0,3 m = 3 000 kN/m².
Pour insérer des fondations horizontales différentes dans les directions globales X et Y, vous devez d’abord considérer les axes locaux de la barre. Vous pouvez ensuite entrer les constantes de ressort en fonction des directions.
