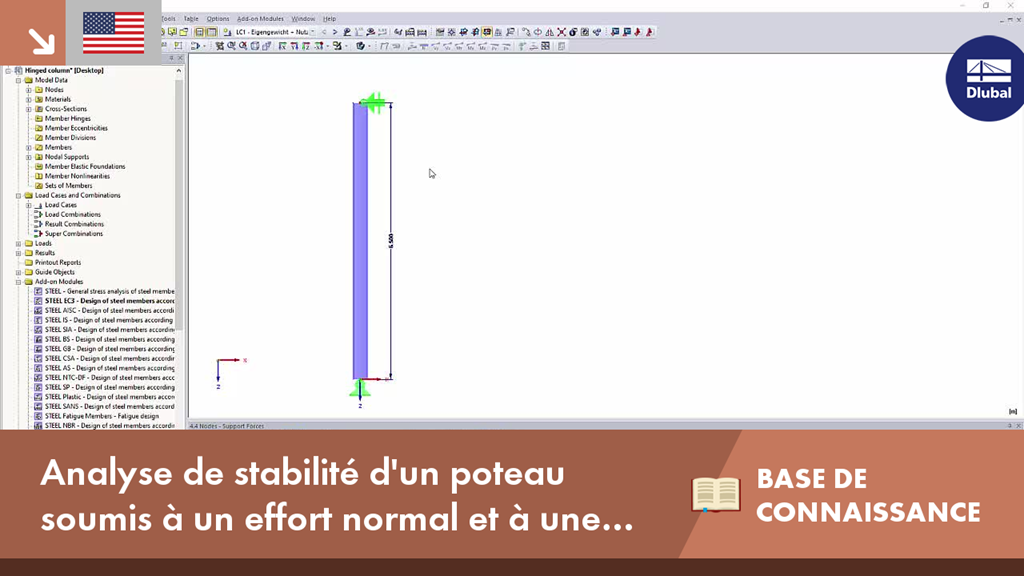

Cet article technique est consacré à la vérification d'un poteau articulé avec un effort normal agissant au centre et une charge linéique agissant sur l'axe principal dans le module additionnel RF-/STEEL EC3 selon l'EN 1993-1-1.
Ko 001622 | Analyse de stabilité d'un poteau soumis à un effort normal et à une flexion
Avez-vous des questions ?
![Valeur limite des contraintes de cisaillement de torsion pour le calcul de section](/fr/webimage/010266/2424134/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
D'infimes moments de torsion présents dans les barres à calculer empêchent souvent certains formats de calcul. Afin de les négliger puis d'effectuer les calculs, vous avez la possibilité de définir une valeur limite dans RF-/STEEL EC3 à partir de laquelle les contraintes de cisaillement en torsion seront prises en compte.
![Lignes de flambement par flexion selon l'EN 1993-1-1](/fr/webimage/010469/2987565/1_Knicklinien.png?mw=512&hash=9ad9ab1e9a7ae48f1bdadef46d94aff35c70c44c)
Das Zusatzmodul RF-/STAHL EC3 übernimmt die für den Biegeknicknachweis zu benutzende Knicklinie für einen Querschnitt automatisch aus den Querschnittseigenschaften. Insbesondere für allgemeine Querschnitte, aber auch für Sonderfälle, kann die Zuordnung der Knicklinie in der Moduleingabe manuell angepasst werden.
![Système, dimensions et sections](/fr/webimage/014729/2950047/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Cet article technique traite du calcul des composants structuraux et des sections d'une poutre treillis soudée à l'état limite ultime. L'analyse des déformations à l'état limite de service est également décrite.
![Paramètres du calcul de la charge de barre](/fr/webimage/011737/2490728/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Cet article technique traite de l'analyse de stabilité d'une panne sans raidisseurs connectée à la semelle inférieure à l'aide d'un assemblage boulonné afin de faciliter la fabrication.
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Platine d’assise » permet de vérifier des assemblages avec une platine et des ancrages coulés dans la fondation. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
![Vérification de l'acier | Vue d'ensemble de la vérification des systèmes de résistance aux forces sismiques](/fr/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
