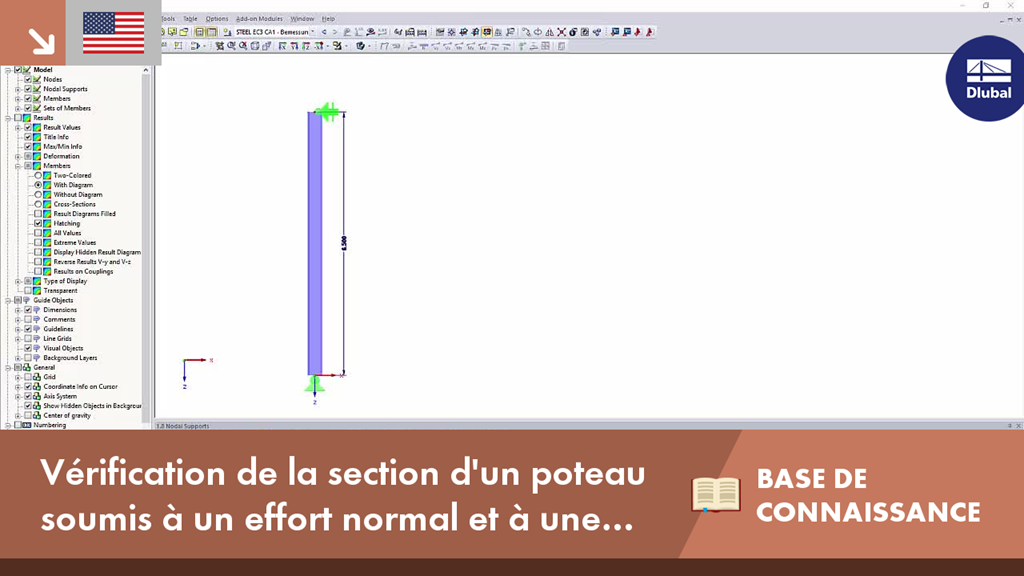

Cet article technique est consacré au calcul d'un poteau articulé avec un effort normal agissant au centre et une charge linéique agissant sur l'axe principal dans le module additionnel RF-/STEEL EC3 selon l'EN 1993-1-1. La tête et le pied du poteau sont considérés comme des appuis articulés et la rotation du poteau n'est pas empêchée entre ses appuis. La section du poteau est une section HEB 360 en acier S235.
Ko 001600 | Vérification de la section d'un poteau soumis à un effort normal et à une flexion
Avez-vous des questions ?
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
Une vérification standardisée a été introduite pour les analyses de stabilité avec la méthode générale de l'EN 1993-1-1. Elle peut être utilisée pour les systèmes 1D avec des conditions aux limites et d'une hauteur quelconques. Les vérifications peuvent être effectuées pour un chargement et une compression appliqués au même moment dans le plan de l'appui principal. Les cas de stabilité du flambement latéral et du déversement sont analysés à partir de ce plan, c'est-à-dire autour de l'axe faible du composant. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
La méthode de barre équivalente selon les sections 6.3.1 à 6.3.3 de l'EN 1993-1-1 peut être utilisée pour l'analyse de stabilité des barres et des ensembles de barres avec une section uniforme. Cette méthode ne peut cependant pas être utilisée dans le cas d'une section à inertie variable ou seulement dans une mesure limitée. Le module additionnel RF-/STEEL EC3 peut détecter automatiquement de tels cas et basculer sur la méthode générale.
Das Zusatzmodul RF-/STAHL EC3 übernimmt die für den Biegeknicknachweis zu benutzende Knicklinie für einen Querschnitt automatisch aus den Querschnittseigenschaften. Insbesondere für allgemeine Querschnitte, aber auch für Sonderfälle, kann die Zuordnung der Knicklinie in der Moduleingabe manuell angepasst werden.
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
Le composant « Platine d’assise » permet de vérifier des assemblages avec une platine et des ancrages coulés dans la fondation. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
