Contenu :
- Fonctionnalités des modules additionnels RF-JOINTS Steel - Pinned et RF-JOINTS Steel - Column Base
- Brève introduction à RF-JOINTS Steel - DSTV
- Vérification de différents assemblages de charnières à l'aide d'exemples concrets
- Vérification des bases de poteaux: articulé et retenu

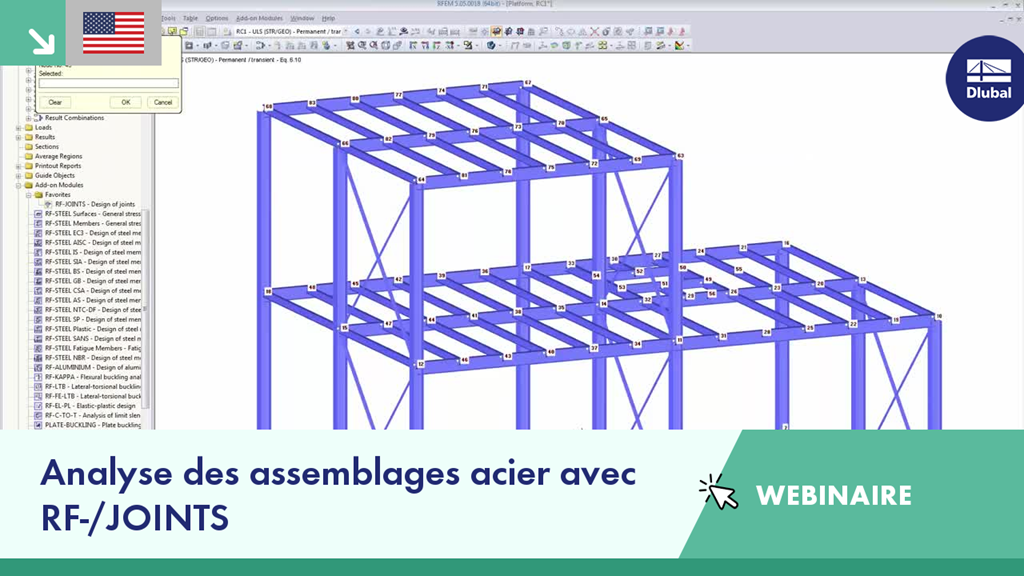

Webinaire : Analyse des assemblages acier avec RF-/JOINTS
Avez-vous des questions ?
![Hallenrahmen als Grundlage für Flächenmodell](/fr/webimage/009068/540072/KN_001545_01.png?mw=512&hash=29f06457e6c970ee36bb1c7dd812c56f01f92fb6)
Grâce à RF-/FRAME-JOINT Pro, vous pouvez calculer des assemblages de portique selon l'Eurocode 3. Dans le cas d'assemblages non-normalisés ou si vous souhaitez examiner un assemblage et son comportement de manière approfondie, il est recommandé d'effectuer la modélisation en éléments surfaciques. Cet article explique comment ce type de modèle est généralement créé.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/fr/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
La poutre à âme pleine est un choix économique pour la construction avec de longues travées. Les poutre à âme pleine en acier avec section en I ont généralement une âme profonde pour tirer le meilleur parti de leur résistance au cisaillement et de l'espacement entre les semelles, mais l'âme est mince pour réduire le poids propre. En raison de son important rapport hauteur/épaisseur (h/tw), des raidisseurs transversaux peuvent être nécessaires pour rigidifier l'âme élancée.
![Rigidité des assemblages acier et son influence sur le calcul des structures](/fr/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
La considération de la rigidité des assemblages en acier est cruciale dans le calcul de structure. Les assemblages sont souvent traités comme strictement articulés ou rigides, ce qui peut entraîner des vérifications peu économiques, voire dangereuse. Découvrez comment le logiciel RFEM et le module complémentaire Assemblages acier de Dlubal Software permettent de vérifier la rigidité des assemblages et la résistance au moment, permettant ainsi des vérifications plus sûres et plus économiques.
![ko 001875 | AISC 341-22 Vérification des barres de portiques résistants à la flexion dans RFEM 6](/fr/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse de sismicité selon l'AISC 341-22 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
![Module complémentaire « Assemblages acier pour RFEM 6 » | Bibliothèque de composants](/fr/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- De nombreux types de composants tels que des platines de base et d'about, des cornières d'âme, des plaques de connexion, des goussets, des raidisseurs, des jarrets ou des nervures pour une entrée facile des situations d'assemblage typiques
- Composants de base universellement applicables (par ex. des plaques, des soudures, des boulons, des plans auxiliaires) pour la modélisation de situations d'assemblage complexes
- Affichage graphique de la géométrie de l'assemblage avec actualisation dynamique lors de l'entrée
- Large éventail de formes de section : Sections en I, sections en U, cornières, sections en T, sections creuses, sections composées et sections à parois minces
- Bibliothèque dans le Dlubal Center avec un grand nombre de modèles de connexion côté programme, y compris des modèles définis par l'utilisateur
- La géométrie de l'assemblage est automatiquement adaptée en fonction de la disposition relative des composants, même en cas de modification ultérieure des composants structuraux.
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Platine d’assise » permet de vérifier des assemblages avec une platine et des ancrages coulés dans la fondation. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
