Module additionnel pour RFEM 5
RF-DYNAM Pro - Natural Vibrations

• Considération automatique des masses du poids propre
• Importation directe des masses des cas de charge ou combinaisons de charge
• Définition facultative des masses additionnelles (masse nodale, masse linéaire ainsi que masses d'inertie)
• Combinaison de masses dans différents cas de masse et combinaisons de masse
• Coefficients de combinaison prédéfinis selon l'Eurocode 8
• Import facultatif des distributions de l'effort normal (par exemple pour la considération de la précontrainte)
• Modification de rigidité (vous pouvez par exemple importer des barres ou rigidités désactivées de RF-/CONCRETE)
• Considération des appuis ou barres inefficaces
• Définition de plusieurs cas de vibration propre (par exemple pour analyser différentes modifications de masses ou de rigidités)
• Sortie de la valeur propre, de la fréquence angulaire, de la fréquence propre et de la période propre

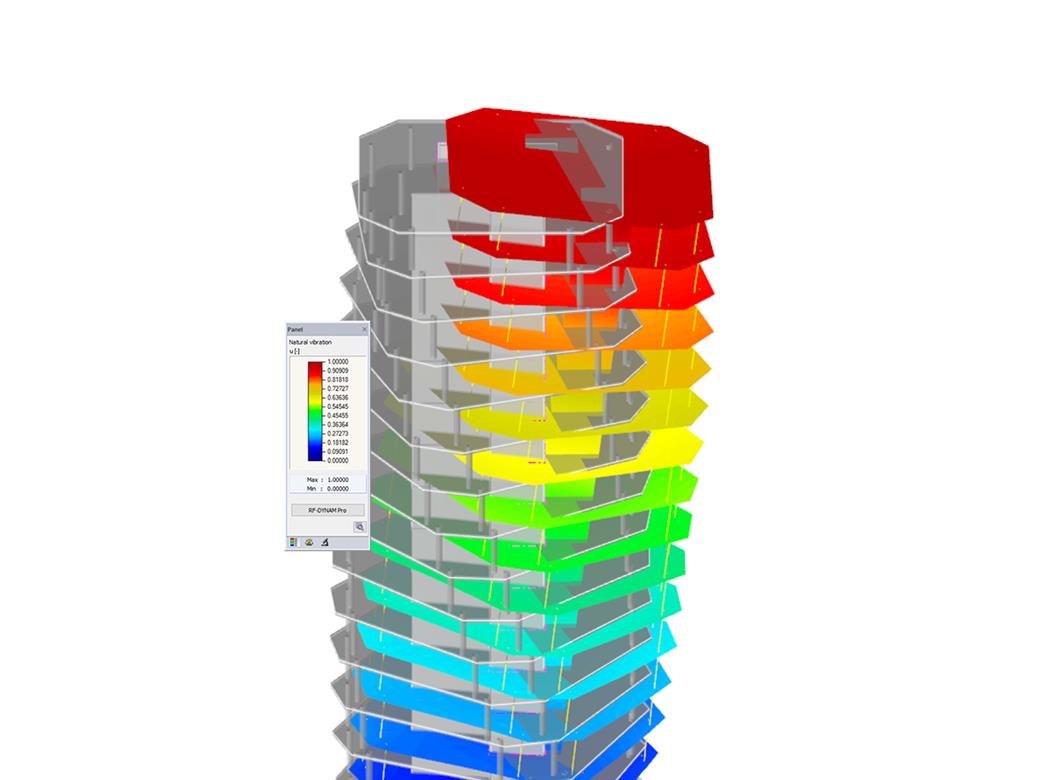

• Détermination des modes propres et des masses aux nœuds et points de maillage EF
• Sortie des masses modales, des masses modales efficaces et des facteurs de masse modale

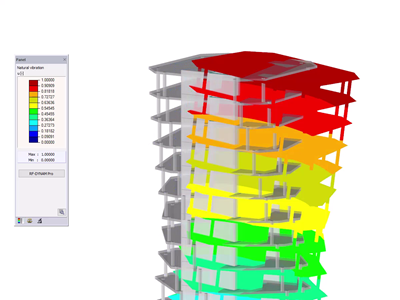

• Affichage et animation des modes propres
• Différentes options d'échelle pour les modes propres
• Documentation des résultats numériques et graphiques dans le rapport d'impression

Quatre solveurs puissants des valeurs propres sont disponibles dans RF-DYNAM Pro - Natural Vibrations de RFEM :* Racine du polynôme caractéristique

• Méthode par Lanczos
• Itération de sous-espace
• Méthode d'itération ICG (gradient conjugé incomplet)

DYNAM Pro -Natural Vibrations pour RSTAB possède deux solveurs puissants:

• Itération de sous-espace
• Itération inverse décalée

La sélection du solveur de valeurs propres dépend principalement de la taille du modèle.
