CIMU - ILE DE SEGUIN, Francie

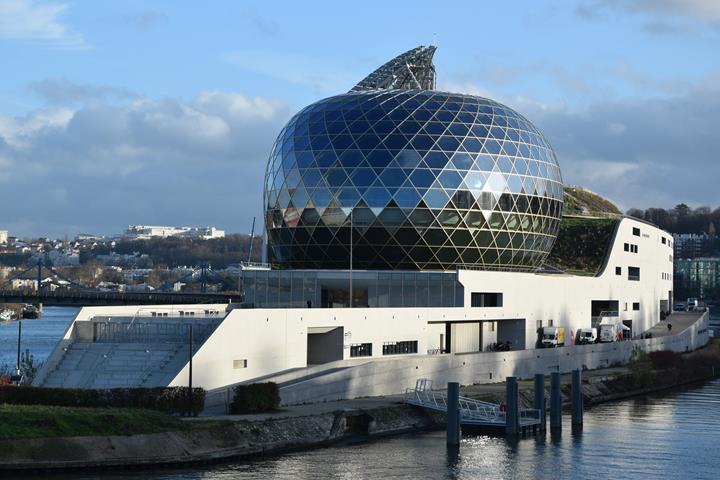

CIMU - ILE DE SEGUIN je součástí kulturního centra „La Seine Musicale“ na ostrově Seguin (Ile Seguin) na Seině na pařížském předměstí Boulogne - Billancourt. V CIMU je koncertní sál s kapacitou až 1150 posluchačů. Kruhová fasáda je na vnější straně obložena sklem.

V horní části dřevěné konstrukce je umístěna fotovoltaická plachta, která se pohybuje dle polohy slunce. Návrh dřevěné konstrukce provedla společnost sblumer ZT GmbH z Rakouska, která patří mezi zákazníky společnosti Dlubal Software. Pro statické výpočty rámových a prutových konstrukcí použila program RSTAB.

Konstrukce

Trojrozměrná konstrukce CIMU je složena z vrstvených lepených prvků. Celkem bylo použito 650 m³ zčásti dvojitě zakřivených lepených lamelových nosníků. Vizuálně připomíná dřevěná konstrukce proutěný košík. Dřevěná konstrukce je podepřena ocelovými sloupy, které přenášejí zatížení na kruhový základ.

Architektonický návrh nového kulturního centra připomínal výletní loď. Na projektu spolupracovali japonský architekt Shigeru Ban a francouzský architekt Jean de Gastines. Oba muži již dříve vytvořili centrum Pompidou v Metách, i zde byl pro statickou analýzu použit program RSTAB.
Investor Bouygues, Francie
www.bouygues.com
Architekti Shigeru Ban Architects Evropa, Francie
www.shigerubanarchitects.com
Jean De Gastines Architects, Francie
www.jdg-architectes.com
Návrh dřevěné nosné konstrukce sblumer ZT GmbH, Rakousko
www.sblumer.com
Podrobná statická analýza SJB Kempter Fitze AG, Švýcarsko
www.sjb.ch
Další účastníci projektu TEMPO - Ile Seguin, departement Hauts-de-Seine


Specifikace projektu

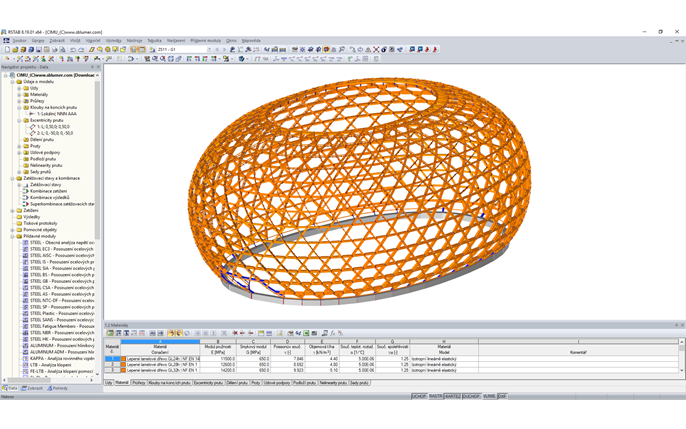

Údaje o modelu

Počet uzlů 24848
Počet prutů 35018
Počet zatěžovacích stavů 1
Celková hmotnost 653,538 t
Rozměry (metrické) 56,507 x 62,947 x 28,097 m
Rozměry (imperiální) 185.39 x 206.52 x 92.18 feet
Verze programu 8.18.01
