Rozšíření zařízení na kontinuální lití

Popis a realizace projektu

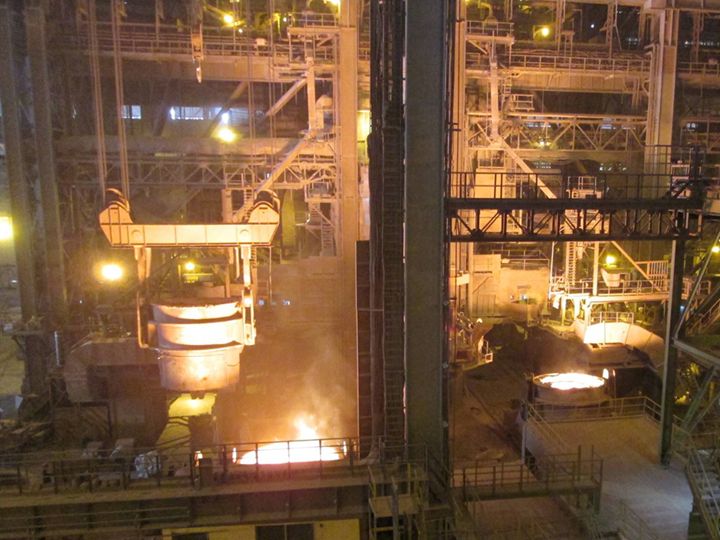

Rozměry zařízení jsou v půdorysu asi 33 m x 35 m s výškou 15 m. Nová horní plošina zařízení na kontinuální lití se označuje jako odlévací plošina a je dimenzována na zatížení 3 t/m².

Na odlévací plošině se nacházejí kontrolní místa, takzvaná nouzová vědra, která v případě havárie zachytí tekutou ocel, a dále jeřábové dráhy a jiná transportní zařízení.

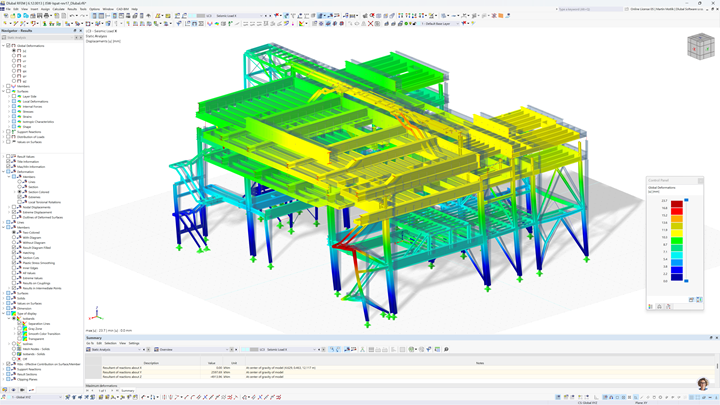

Nosnou konstrukci tvoří ocelové nosníky s rozpětím do 14 m. Největší hlavní nosníky mají rozměry v x š = 1200 x 600 mm s tloušťkou plechů do 60 mm. Konstrukce je vyztužena diagonálami proti seizmickému zatížení.

Statický výpočet a posouzení

Pro rychlé a efektivní plánování daného rozšíření se od samého počátku využívaly možnosti digitalizace a výměny dat mezi různými 3D programy pro plánování a výpočty.

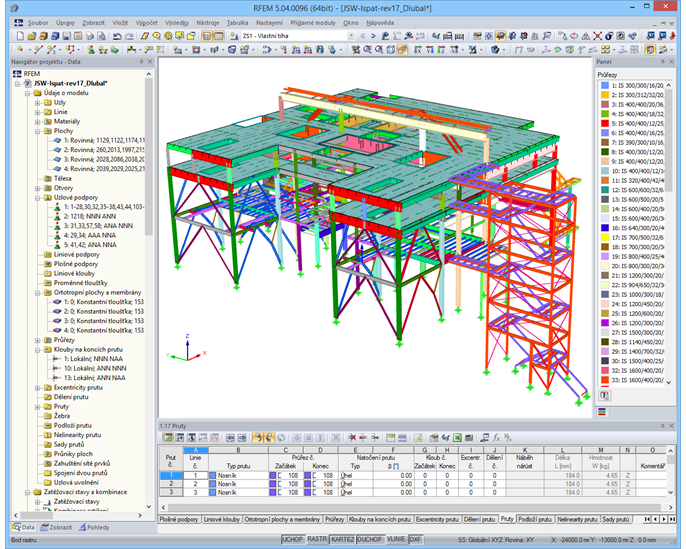

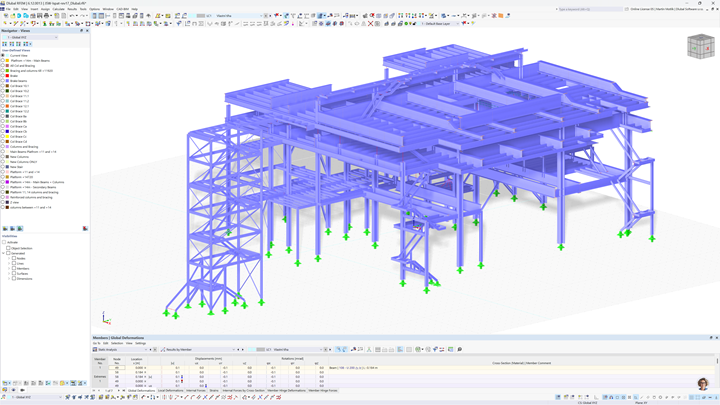

Stávající konstrukce byla nejprve zaměřena laserovým skenerem a zobrazena jako 3D mračno bodů, které se dále převedlo do konstrukčního programu a poté do souboru RFEM funkcemi pro import a export. Model byl pak k dispozici jako základ pro další analýzy.

Statický výpočet byl proveden podle Eurokódu 3 v přídavném modulu RF-STEEL EC3.

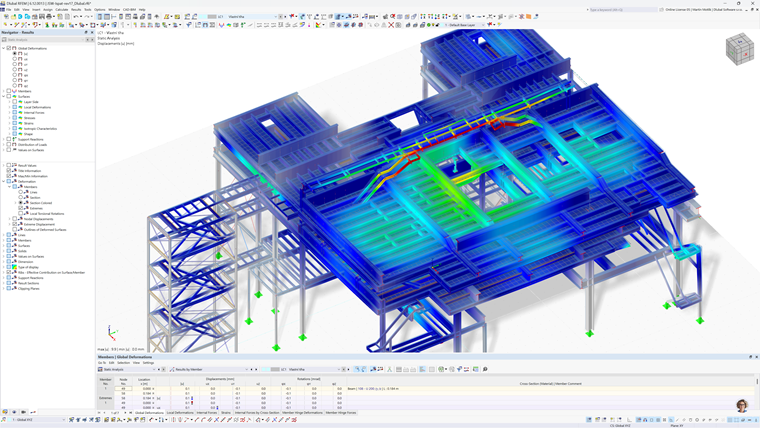

Pro názorné zobrazení výsledků se použily grafické nástroje programu RFEM; například pro seskupení různých kategorií výztuže a jejich barevné zobrazení v 3D grafice.
