Stromová věž v Národním parku Bavorský les, Německo

Cesta vedoucí mezi korunami stromů Národního parku Bavorský les v Německu má celkovou délku 1 300 m a je nejdelší vyhlídkovou stezkou mezi korunami stromů na světě.

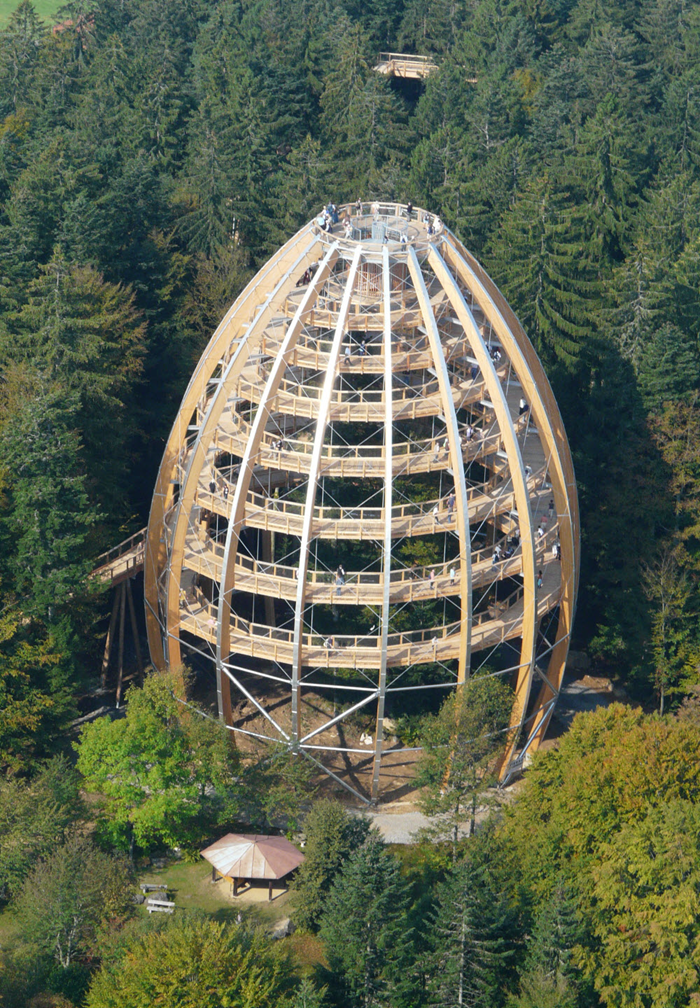

Stezka vede k točité stromové věži vejčitého tvaru o výšce 44 m.

Architektura a statika

Věž ve tvaru vejce je postavena kolem třech až 38 m vysokých staletých stromů, které rostou na skále.

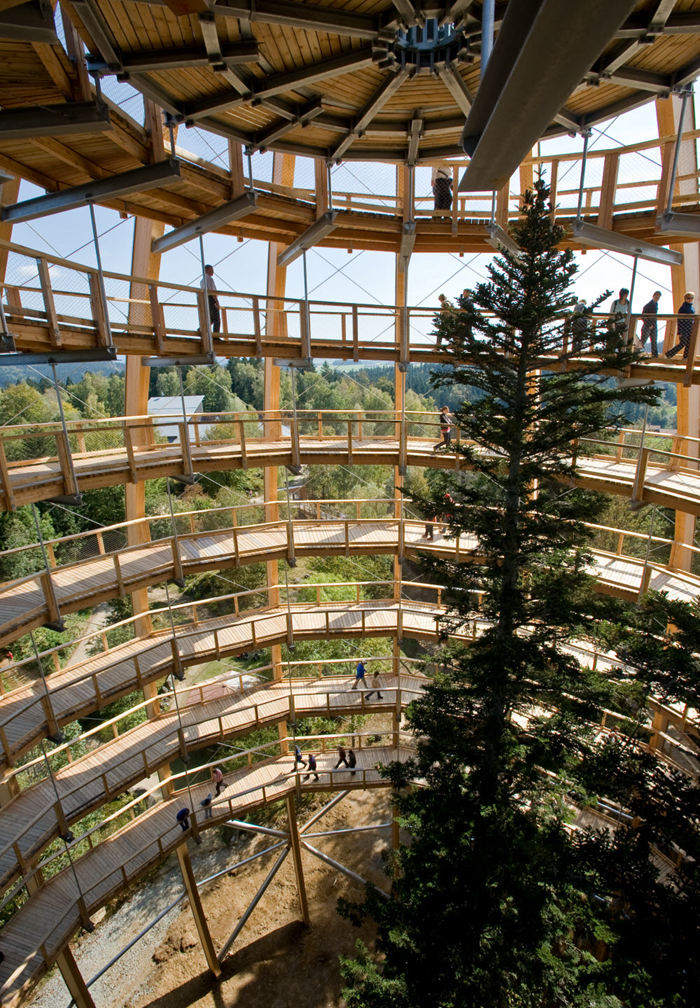

Takto má návštěvník jedinečnou možnost pozorovat stromy v různých úrovních. Na vrcholu věže je dvoupatrová ocelová plošina, která poskytuje krásný výhled na celý národní park.

Hlavní nosnou konstrukci věže tvoří 16 zakřivených lepených lamelových nosníků z modřínového dřeva. Ztužení zajišťuje v horní oblasti hustá síť ocelových diagonál a ve spodní části čtyři kříže z ocelových válcovaných profilů, které jsou ukotveny do dřevěných oblouků.

Spirálová konstrukce ze dřeva je zavěšená na ocelových nosnících, které jsou ukotvené do obloukových nosníků. Výpočet konstrukce byl proveden podle teorie II. řádu.

V dřevěných obloukových nosnících vzniká normálová síla cca 1160 kN a maximální vodorovná deformace věže je cca 15,7 cm.

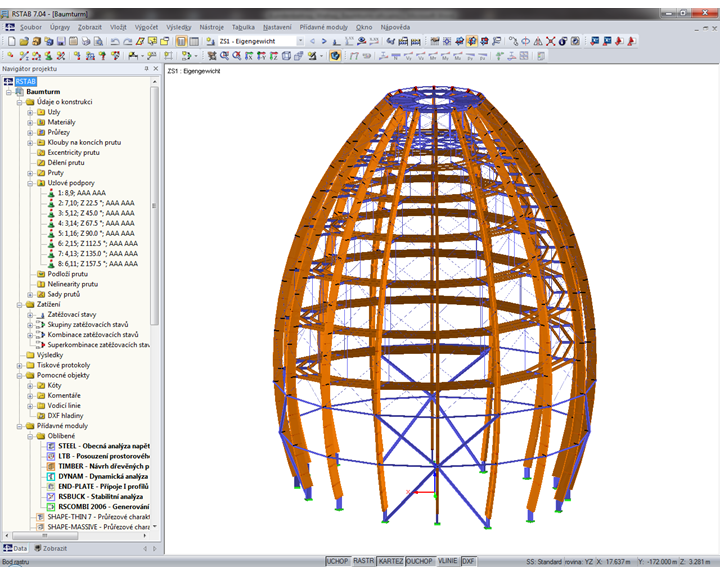

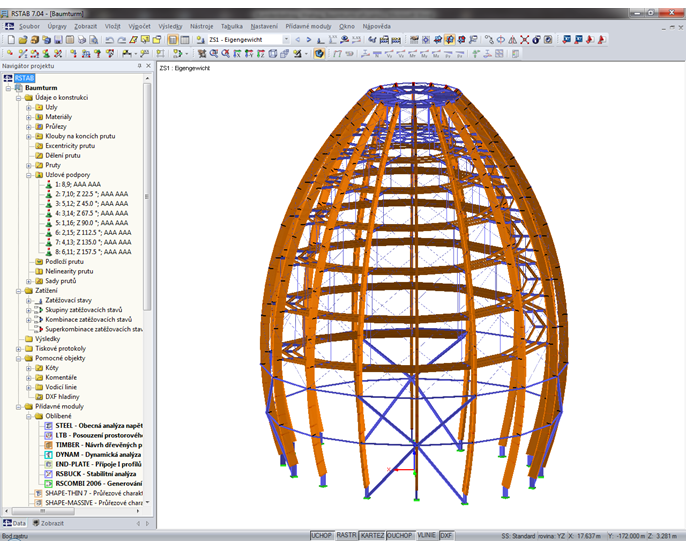

„Kvůli vejčitému tvaru musel být vybrán program pro prostorové příhradové konstrukce. Pro firmu WIEHAG se jím stal program RSTAB společnosti Dlubal Software, který byl vybrán jako nejvhodnější pro takovou úlohu.” říká autor statického výpočtu, Dipl.‑Ing. (FH) Ralf Kolm ze společnosti WIEHAG.
Místo Baumwipfelpfad Bayerischer Wald
Böhmstraße 43, 94556 Neuschönau, Německo
Statika a konstrukce Návrh, statická analýza a konstrukce
WIEHAG GmbH
Altheim, Rakousko
www.wiehag.com
Architekt Josef Stöger, Schönberg, Německo
stoeger-koelbl.eu
Investor Die Erlebnis Akademie AG, Bad Kötzting, Německo
www.eak-ag.de/eakag


Specifikace projektu

Údaje o modelu

Počet uzlů 1460
Počet prutů 2337
Počet zatěžovacích stavů 10
Počet kombinací zatížení 72
Počet kombinací výsledků 5
Celková hmotnost 244,606 t
Rozměry (metrické) 35,325 x 35,325 x 45,361 m
Rozměry (imperiální) 115.9 x 115.9 x 148.82 feet
Verze programu 8.01.00
