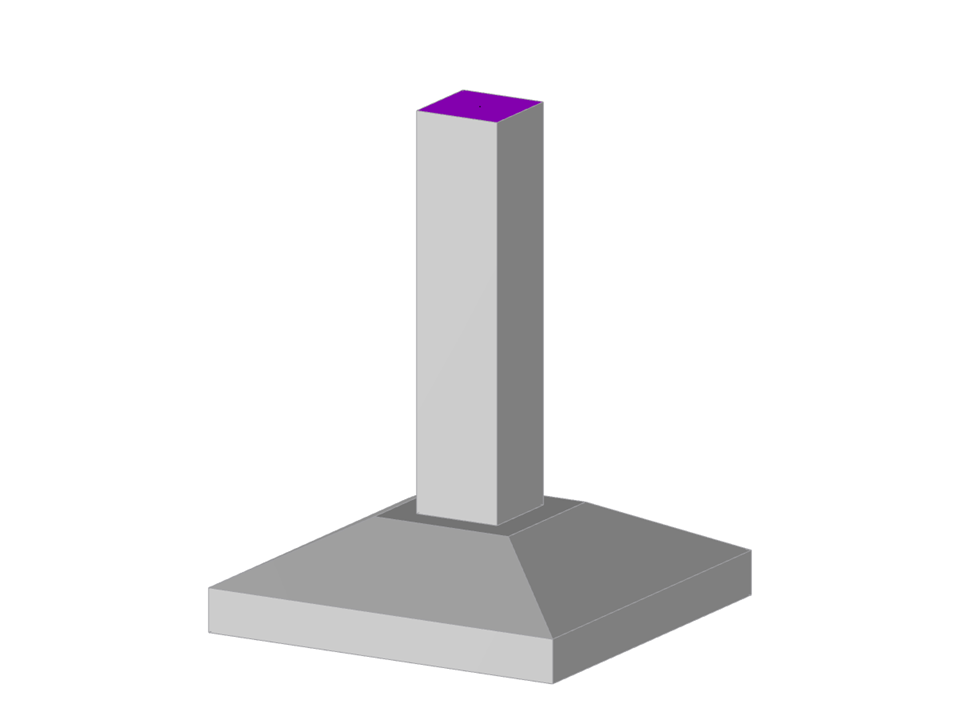

Izolovaná betonová čtvercová patka, výpočet výztuže podle ACI318-14.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Izolovaná čtvercová patka
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 27 |
| Počet linií | 33 |
| Počet prutů | 1 |
| Počet ploch | 17 |
| Počet těles | 3 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 11,632 t |
| Rozměry (metrické) | 2,571 x 2,571 x 3,400 m |
| Rozměry (imperiální) | 8.44 x 8.44 x 11.15 feet |
| Verze programu | 5.18.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
