Stáhněte si zde model dřevěné desky a otevřete ho v programu RFEM 6 pro výpočty MKP.

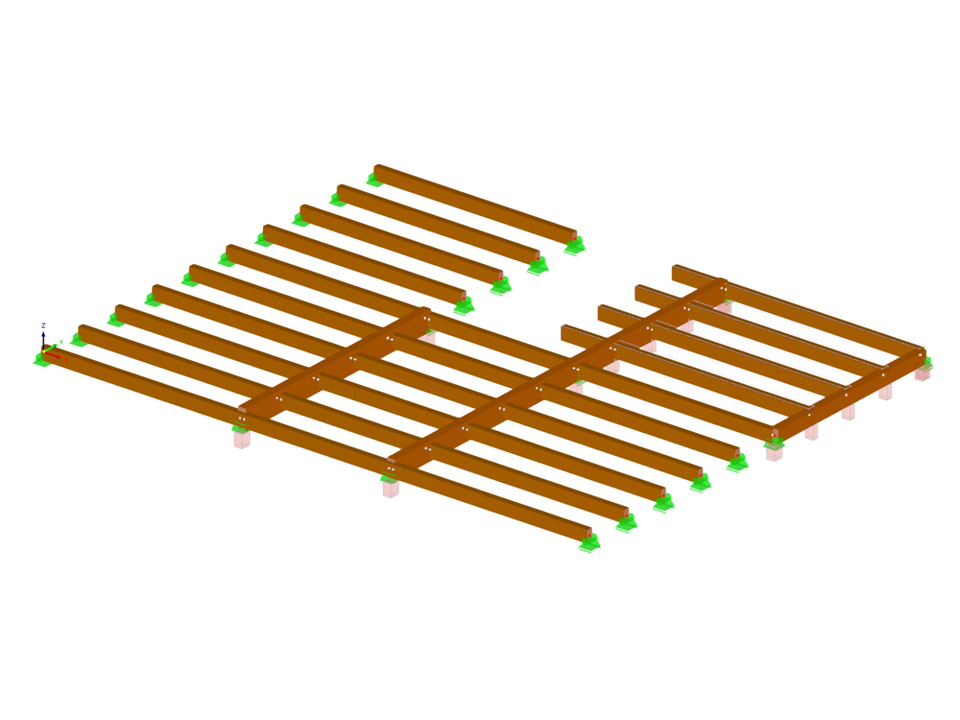

Ce modèle est utilisé dans la matinale « Appuis de calcul et compression perpendiculaire selon l'EN 1995 » du 22 août 2023.Dřevěný strop - tlak kolmo a zpevnění šrouby
| Počet uzlů | 45 |
| Počet linií | 33 |
| Počet prutů | 33 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 23 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,630 t |
| Rozměry (metrické) | 11,000 x 0,000 x 8,500 m |
| Rozměry (imperiální) | 36.09 x 0 x 27.89 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
