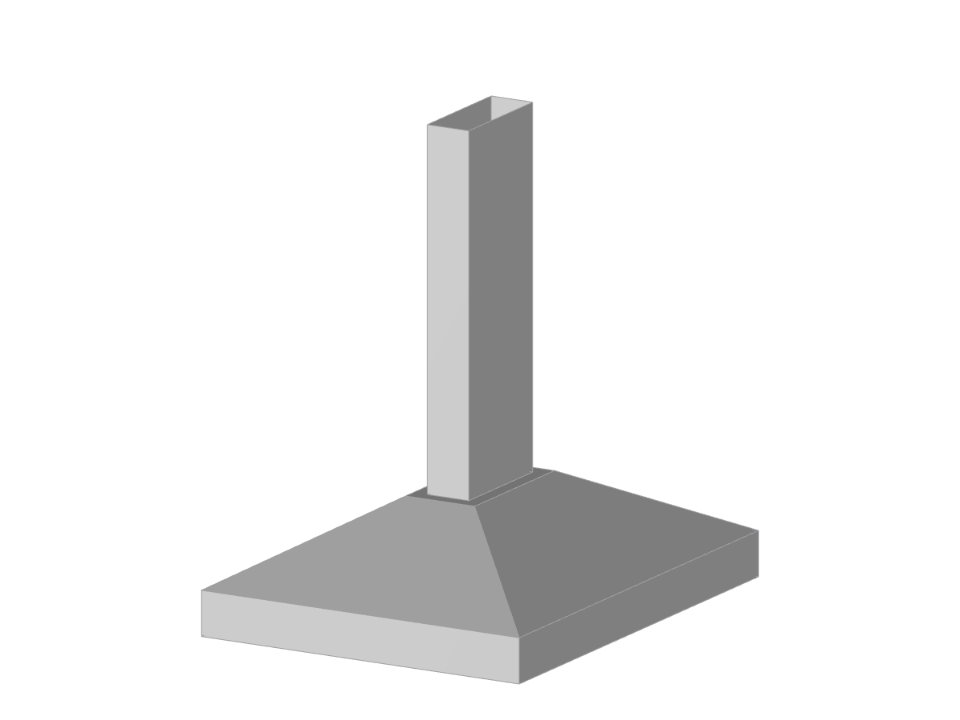

Kompletní parametrizace geometrie betonové základové patky.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Izolovaná základna
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 27 |
Počet linií | 33 |
Počet prutů | 1 |
Počet ploch | 17 |
Počet těles | 3 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 4 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 11,701 t |
Rozměry (metrické) | 2,300 x 3,000 x 3,200 m |
Rozměry (imperiální) | 7.55 x 9.84 x 10.5 feet |
Verze programu | 5.23.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
