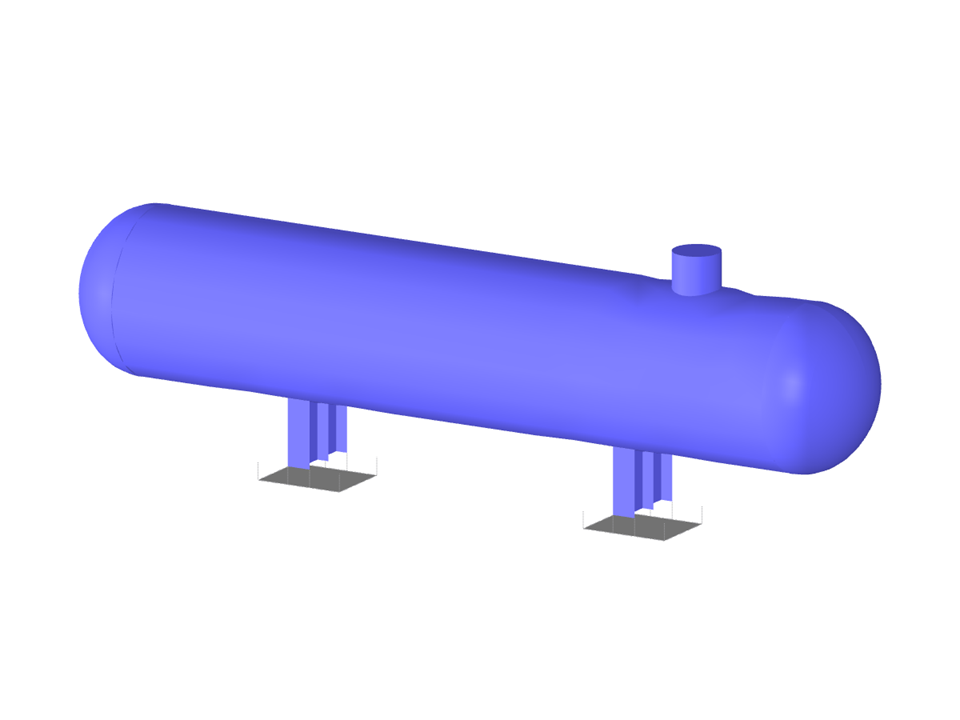

Parametrizace geometrie ocelové nádrže s kovovými nohami, včetně zatížení vnitřním tlakem.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Tlaková nádoba
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 88 |
| Počet linií | 77 |
| Počet ploch | 27 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 13,979 t |
| Rozměry (metrické) | 7,891 x 2,893 x 2,885 m |
| Rozměry (imperiální) | 25.89 x 9.49 x 9.47 feet |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
