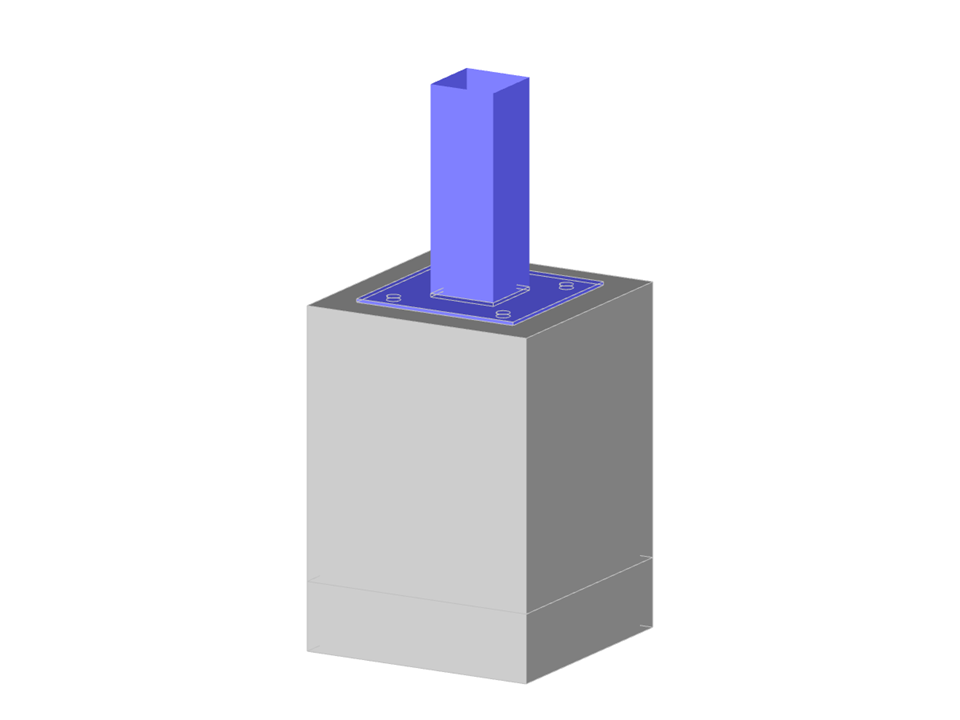

Parametrizace geometrie připojení ocelového sloupu čtvercového průřezu k betonovému základovému bloku s kovovou deskou a šrouby.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Kotevní deska obdélníkového sloupu
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 69 |
Počet linií | 72 |
Počet prutů | 8 |
Počet ploch | 39 |
Počet těles | 3 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,154 t |
Rozměry (metrické) | 0,350 x 0,350 x 0,800 m |
Rozměry (imperiální) | 1.15 x 1.15 x 2.62 feet |
Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
