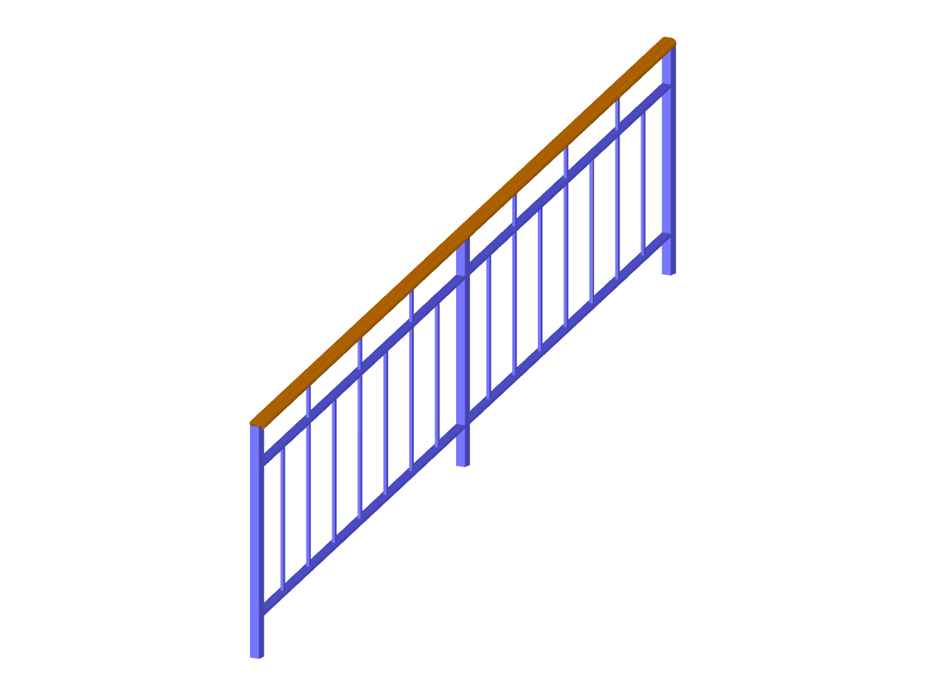

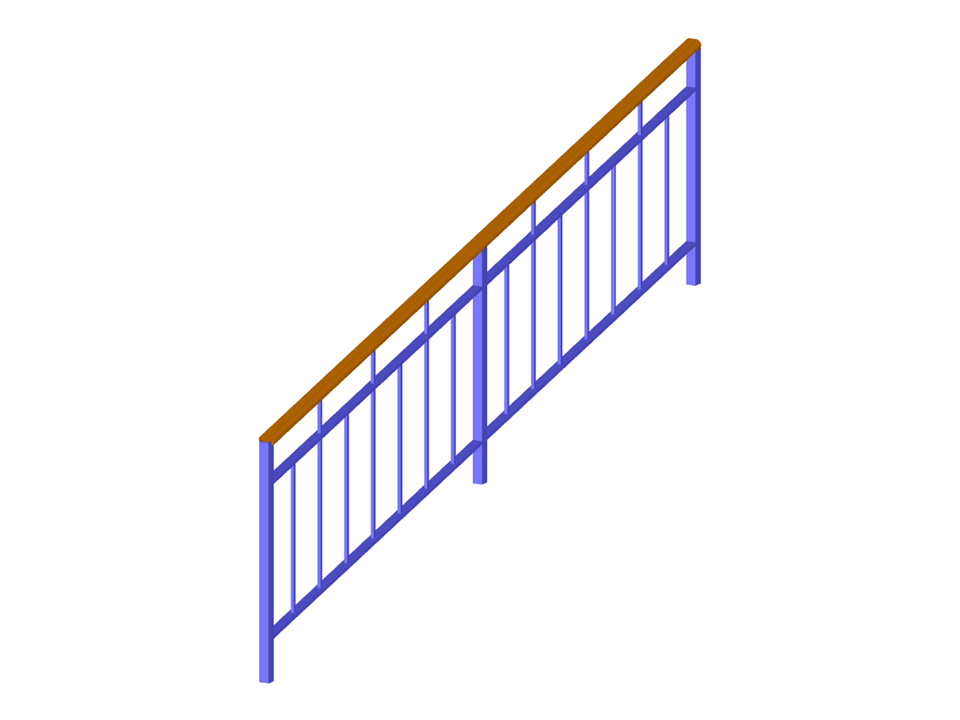

Parametrizace geometrie kovového zábradlí s dřevěným zábradlím.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Kovové zábradlí
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 52 |
| Počet linií | 23 |
| Počet prutů | 23 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,103 t |
| Rozměry (metrické) | 0,000 x 4,800 x 2,600 m |
| Rozměry (imperiální) | 0 x 15.75 x 8.53 feet |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
