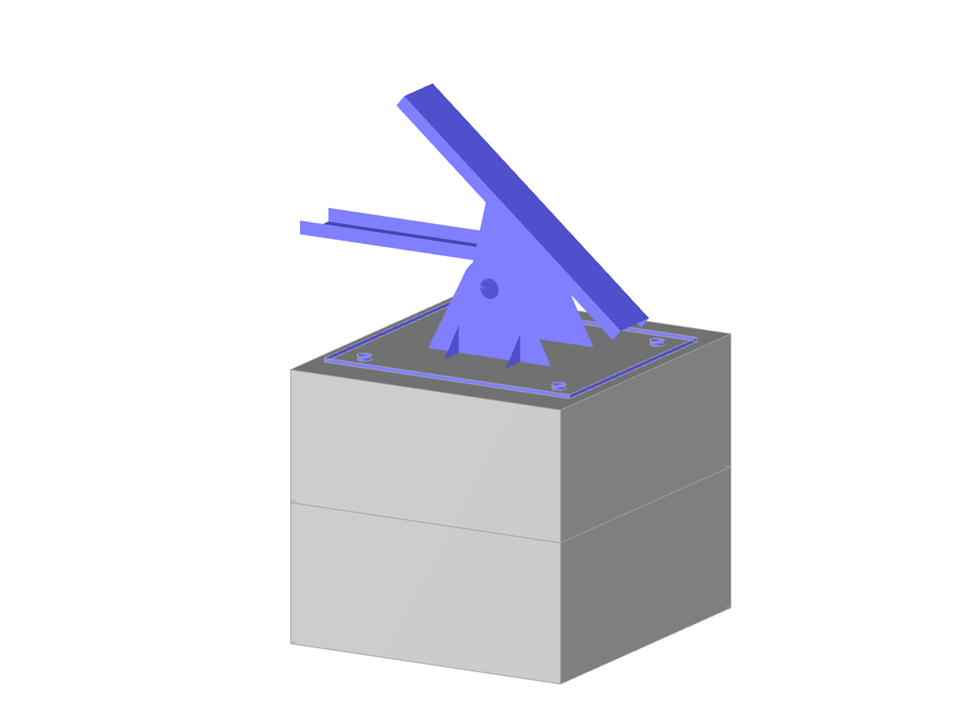

Kloubová kovová podpěra s funkcí podepření dolních a horních profilů pásnic. Integrováno s betonovým konstrukčním blokem, patní deskou a šrouby.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Kloubová podpora
Počet uzlů | 125 |
Počet linií | 117 |
Počet prutů | 6 |
Počet ploch | 51 |
Počet těles | 3 |
Celková hmotnost | 3,295 t |
Rozměry (metrické) | 1,350 x 1,200 x 1,906 m |
Rozměry (imperiální) | 4.43 x 3.94 x 6.25 feet |
Verze programu | 5.28.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
