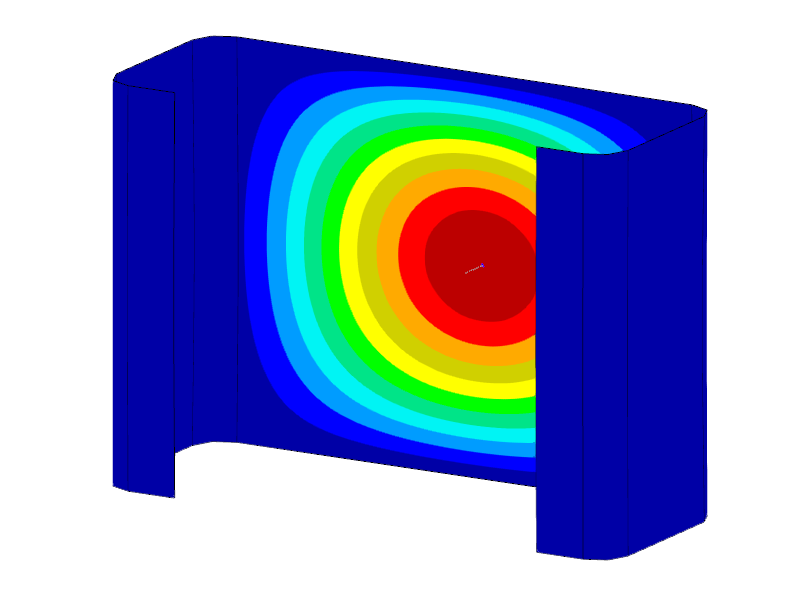

KB 1801 | Plošný model C-profilu namáhaného tlakem, boulení s jednoduchou vlnou.
Plošný model, C-profil, tvar spony s jednoduchou vlnou
| Počet uzlů | 42 |
| Počet linií | 48 |
| Počet prutů | 0 |
| Počet ploch | 11 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,001 t |
| Rozměry (metrické) | 0,198 x 0,141 x 0,073 m |
| Rozměry (imperiální) | 0.65 x 0.46 x 0.24 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
