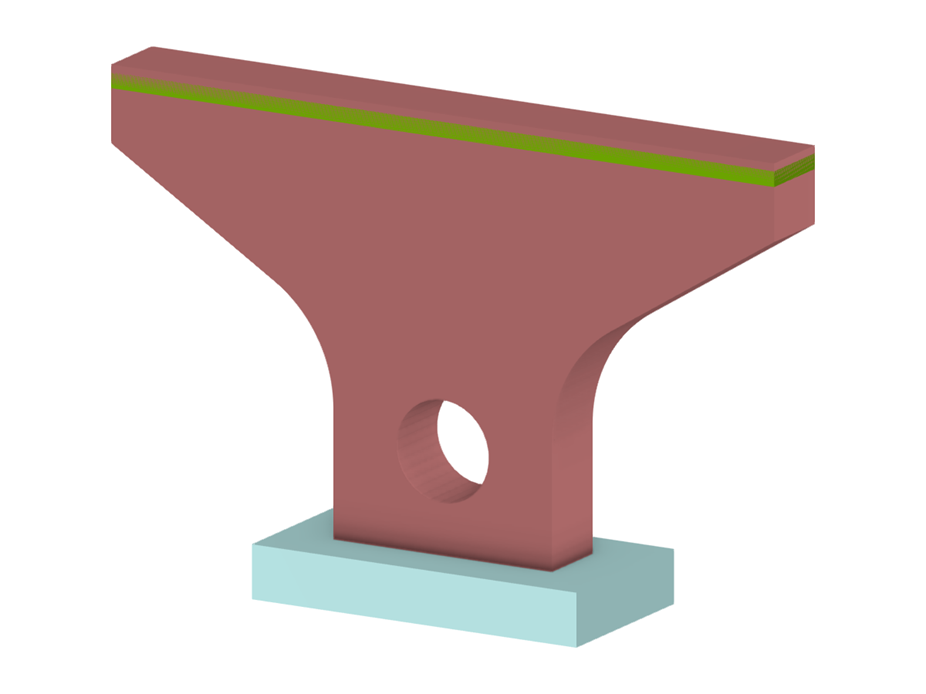

Parametrizace železobetonového pilíře, kde lze zadat veškerou geometrii pilíře, včetně délky zaoblení pro rohový spoj a průměru jeho otvoru.
Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Betonový pilíř
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 28 |
Počet linií | 30 |
Počet prutů | 3 |
Počet ploch | 7 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 327,054 t |
Rozměry (metrické) | 14,326 x 9,630 x 3,658 m |
Rozměry (imperiální) | 47 x 31.59 x 12 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
