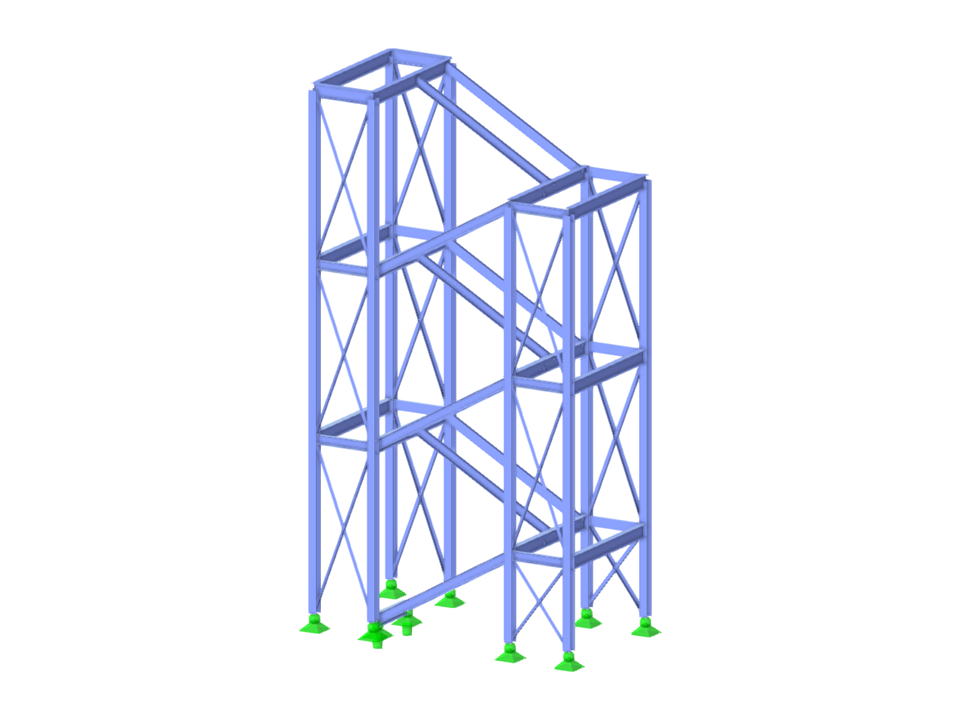

Ocelové schodiště
| Počet uzlů | 56 |
| Počet linií | 107 |
| Počet prutů | 107 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 20 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 9,679 t |
| Rozměry (metrické) | 6,500 x 12,000 x 3,400 m |
| Rozměry (imperiální) | 21.33 x 39.37 x 11.15 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
