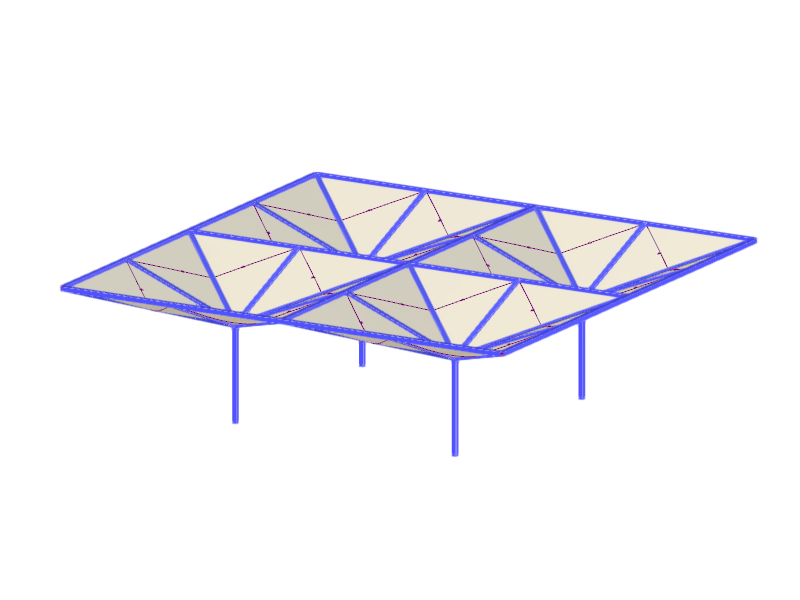

Ocelová konstrukce s pneumatickými polštáři
Model použitý v
Zastřešení
| Počet uzlů | 109 |
| Počet linií | 204 |
| Počet prutů | 76 |
| Počet ploch | 128 |
| Počet těles | 32 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 20,087 t |
| Rozměry (metrické) | 20,000 x 6,000 x 20,000 m |
| Rozměry (imperiální) | 65.62 x 19.69 x 65.62 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
