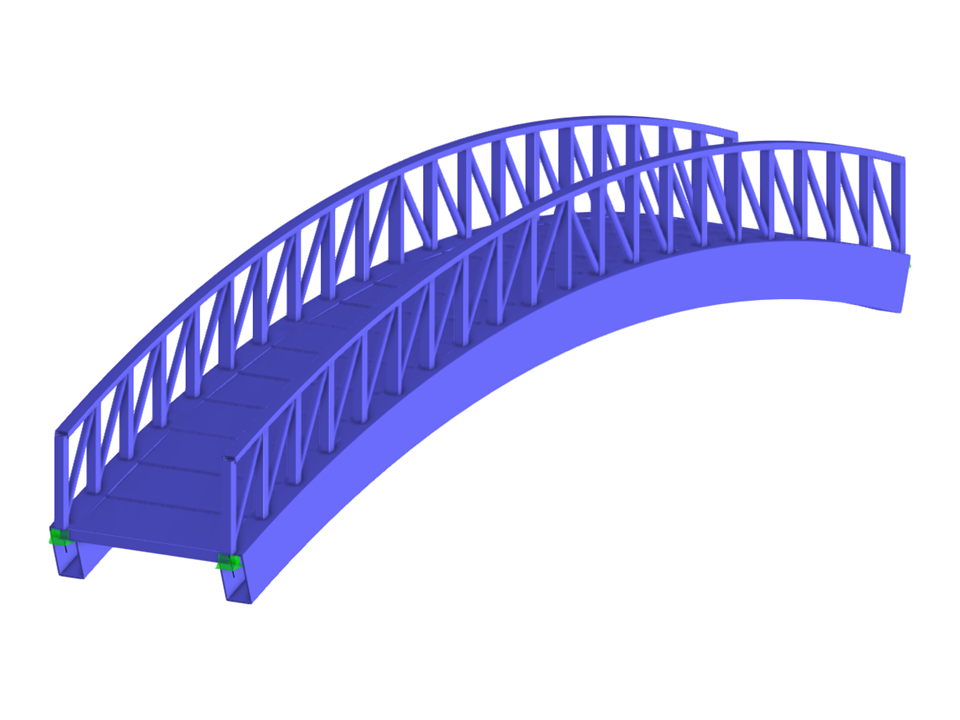

Parametrizace geometrie ocelové lávky pro pěší s obloukovými nosníky a příhradovým zábradlím.
- Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Lávka pro pěší
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 84 |
| Počet linií | 107 |
| Počet prutů | 107 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 5 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 27,085 t |
| Rozměry (metrické) | 18,000 x 2,900 x 2,600 m |
| Rozměry (imperiální) | 59.06 x 9.51 x 8.53 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
