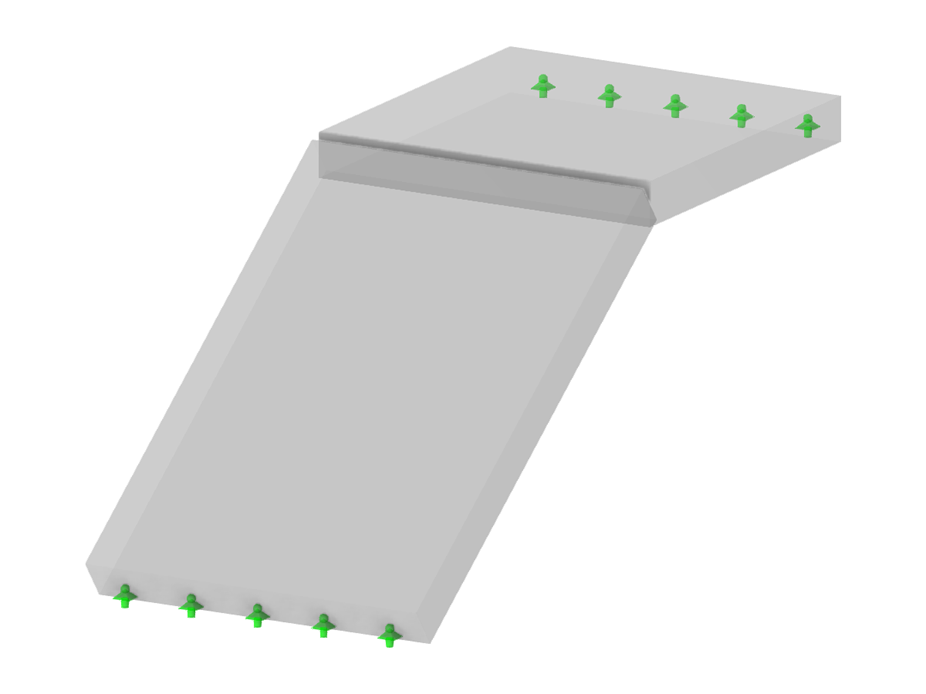

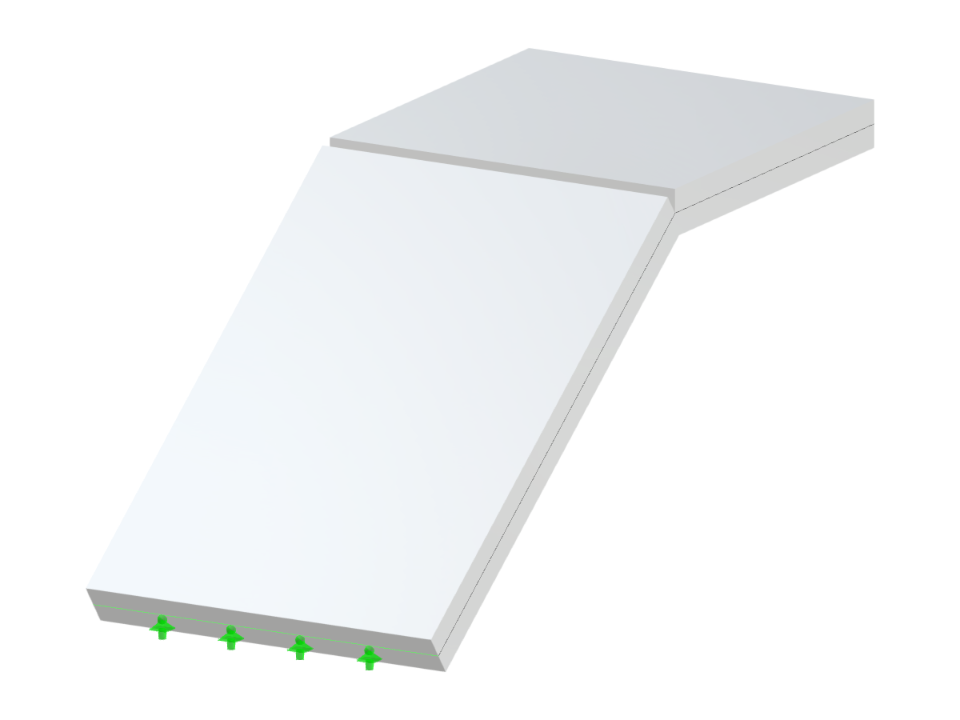

STC003 | Jednoramenné schodiště s horní podestou
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 6 |
| Počet linií | 7 |
| Počet prutů | 0 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 3,168 t |
| Rozměry (metrické) | 1,600 x 1,400 x 3,500 m |
| Rozměry (imperiální) | 5.25 x 4.59 x 11.48 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
