Trojúčelová sportovní hala ve Stuttgartu-Waldau, Německo
Statický výpočet (dřevěná konstrukce):
merz kley partner GmbH
www.mpk-ing.com

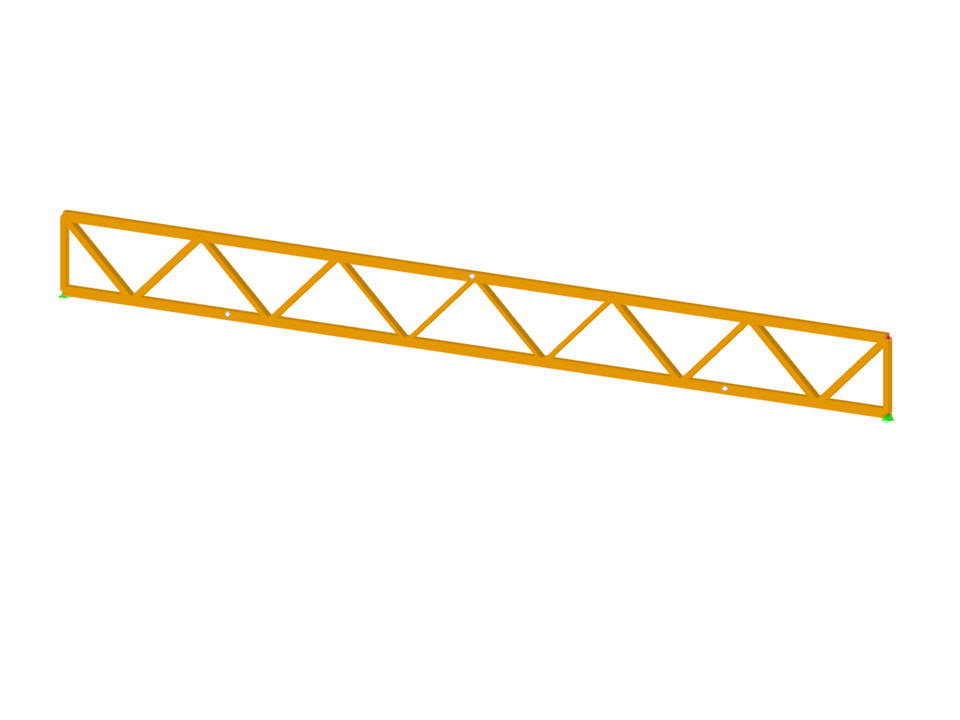

Příhradový vazník ze dřeva
Počet uzlů | 20 |
Počet linií | 32 |
Počet prutů | 32 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 2 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 5,174 t |
Rozměry (metrické) | 30,300 x 2,460 x 0,000 m |
Rozměry (imperiální) | 99.41 x 8.07 x 0 feet |
