Stáhněte si zde model desky z vícevrstvých ploch a otevřete ho v programu RFEM pro výpočty MKP.
Tento model byl použit ve bezplatném webináři „Výpočet vícevrstvých ploch a použití modelů konstrukce v programu RFEM 6“, který se konal dne 28. září 2022 (v angličtině, 20. září 2022 v němčině).
Model použitý v
- Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Únor 2023
- Analýza vícevrstvých ploch a použití modelů budov v programu RFEM 6
- Zadání vícevrstvých ploch v programu RFEM 6
- Analýza vícevrstvých ploch a použití modelů budov v programu RFEM 6
- Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Únor 2023

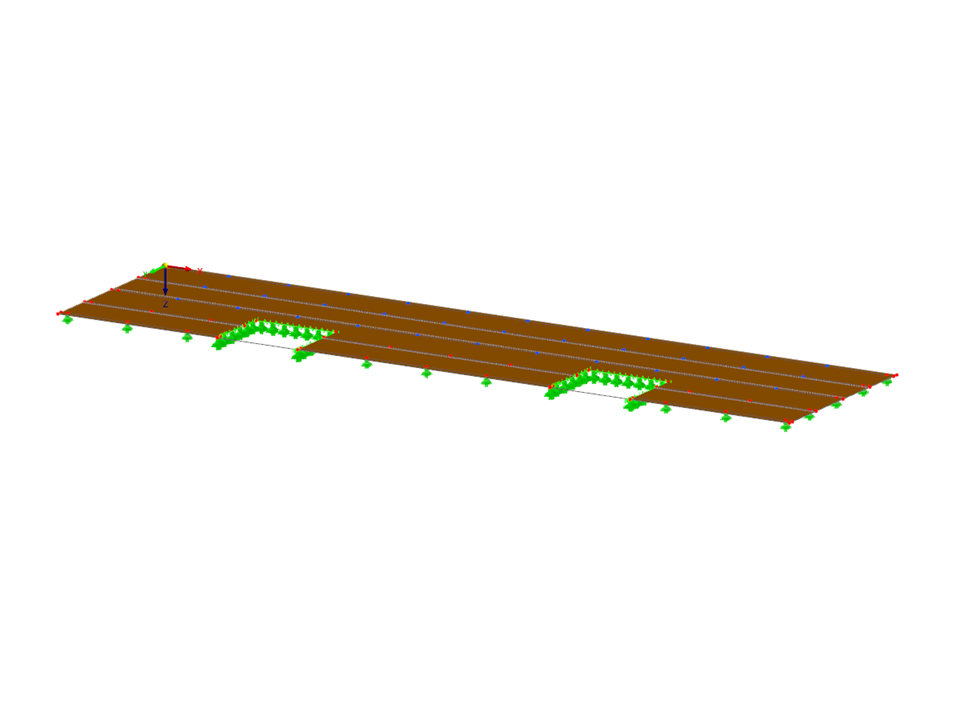

Deska z vícevrstvých ploch
| Počet uzlů | 87 |
| Počet linií | 57 |
| Počet prutů | 0 |
| Počet ploch | 6 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací zatížení | 48 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 52,185 t |
| Rozměry (metrické) | 55,000 x 0,000 x 14,000 m |
| Rozměry (imperiální) | 180.45 x 0 x 45.93 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
