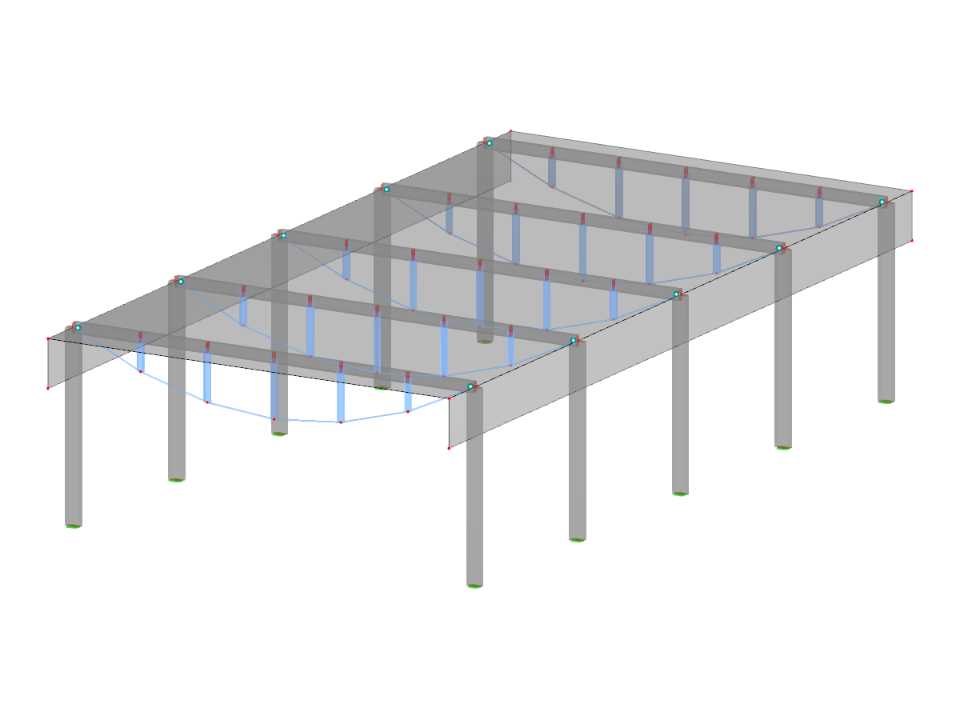

Systém hybridních konstrukcí | Systém superpozice | Superpozice průřezově a tvarově aktivních konstrukčních systémů | Nosníky podepřené lany | Rovnoběžné nosníky podepřené lany | Výšková základna dolního pásu je na parabole.
HSS003p | Systém hybridních konstrukcí
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 78 |
| Počet linií | 105 |
| Počet prutů | 95 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 365,220 t |
| Rozměry (metrické) | 18,000 x 8,000 x 36,000 m |
| Rozměry (imperiální) | 59.06 x 26.25 x 118.11 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
