Nosné konstrukce pro solární panely | Sloupek-upevňovací konzola

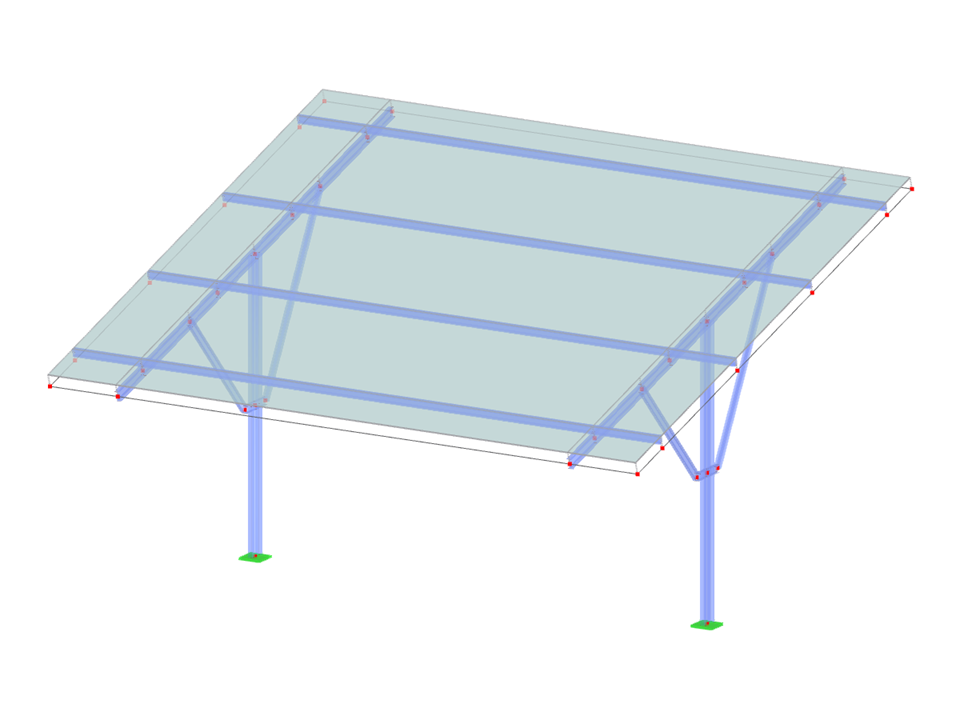

PVS002 | Nosné konstrukce pro solární panely | Sloupek-upevňovací konzola
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 38 |
| Počet linií | 56 |
| Počet prutů | 40 |
| Počet ploch | 15 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 7,272 t |
| Rozměry (metrické) | 13,000 x 7,608 x 10,519 m |
| Rozměry (imperiální) | 42.65 x 24.96 x 34.51 feet |
