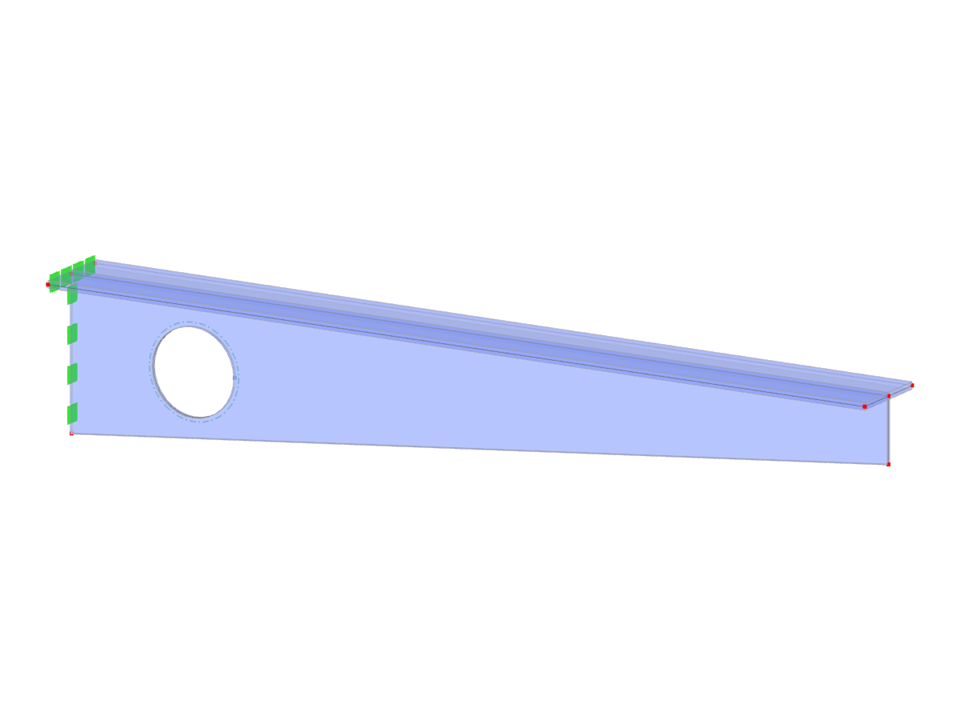

CTS011 | Konzola | Plochy, | T-profil | Otvor ve stojině
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 9 |
| Počet linií | 11 |
| Počet prutů | 0 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,087 t |
| Rozměry (metrické) | 2,000 x 0,350 x 0,200 m |
| Rozměry (imperiální) | 6.56 x 1.15 x 0.66 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
