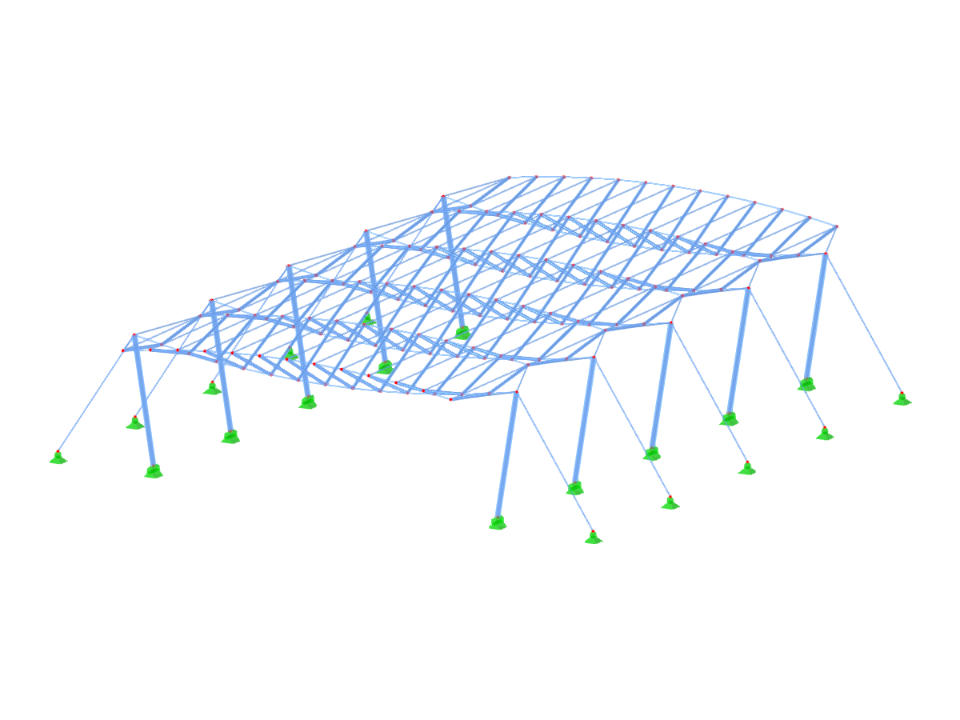

Prostorově paralelní systém se stabilizací pomocí protilehlých lan.
Stabilizační lano nad nosným lanem.
CT003-a | Prostorově paralelní systém se stabilizací pomocí protilana
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 173 |
Počet linií | 377 |
Počet prutů | 377 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 2,837 t |
Rozměry (metrické) | 14,000 x 3,500 x 17,500 m |
Rozměry (imperiální) | 45.93 x 11.48 x 57.41 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
