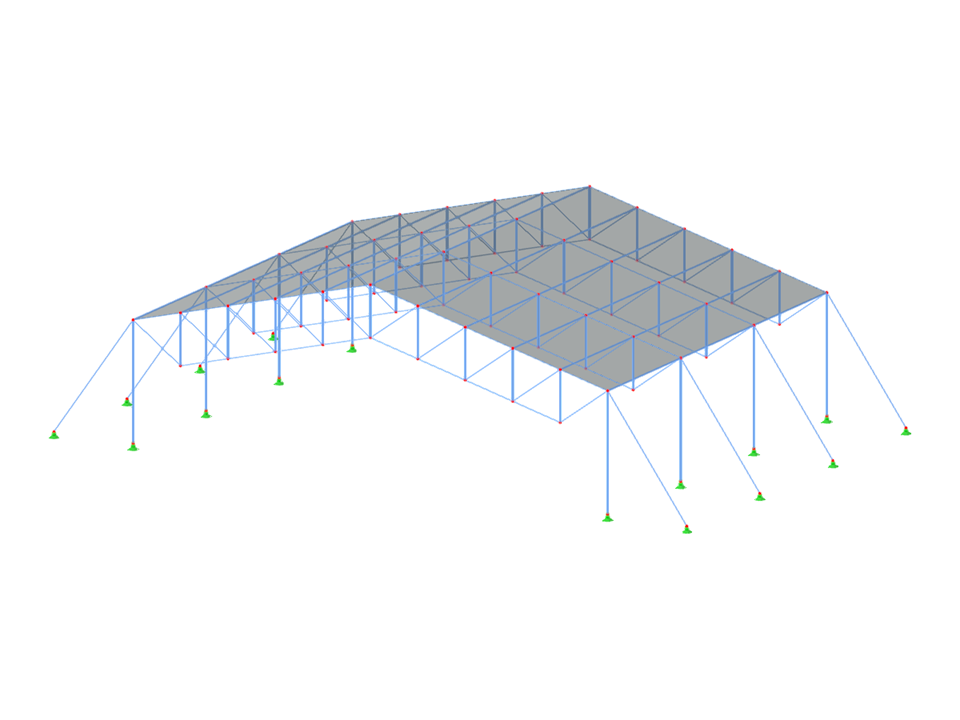

Systémy rovinných lanových vazníků v rovnoběžném uspořádání
Sedlová střecha v jednoduchém přímém tvaru
FCT001 | Systémy rovinných lanových vazníků v rovnoběžném uspořádání
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 96 |
| Počet linií | 197 |
| Počet prutů | 197 |
| Počet ploch | 6 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 10,299 t |
| Rozměry (metrické) | 40,000 x 11,000 x 24,000 m |
| Rozměry (imperiální) | 131.23 x 36.09 x 78.74 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
