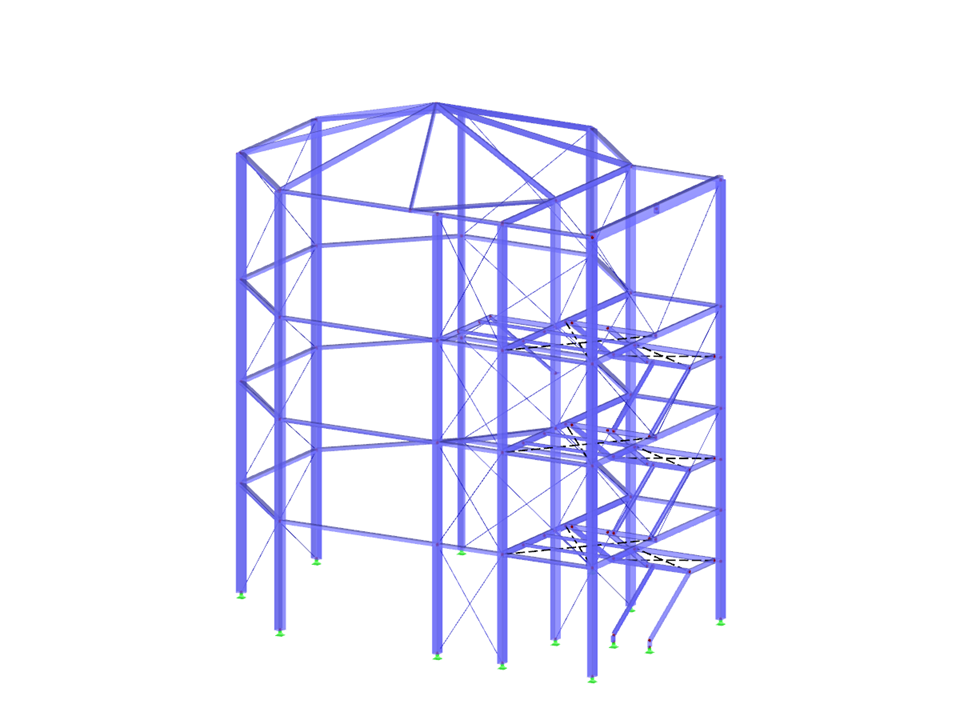

Student se zabýval návrhem a posouzením ocelové konstrukce dostavby plaveckého areálu Šutka v Praze. Projekt diplomové práce byl rozdělený na dvě části. První navrhovaná konstrukce slouží jako zastřešení prostoru aquaparku. Konstrukce tvoří samostatný stavební objekt, který je dilatačně připojen ke stávajícímu objektu plaveckého bazénu Šutka.
Návrh a posouzení ocelové dostavby plaveckého areálu Šutka v Praze
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 118 |
Počet prutů | 243 |
Počet zatěžovacích stavů | 8 |
Počet kombinací zatížení | 67 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 16,393 t |
Rozměry (metrické) | 13,860 x 10,840 x 15,090 m |
Rozměry (imperiální) | 45.47 x 35.56 x 49.51 feet |
Verze programu | 7.02.03 |
