Model použitý v

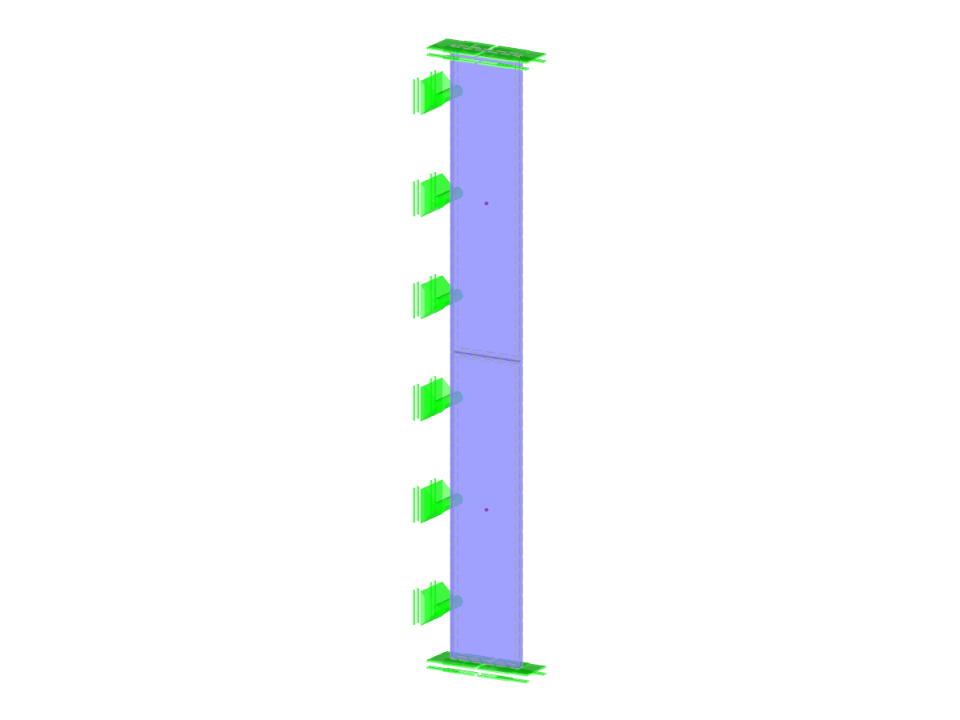

Verifikační příklad 0037 | 6
Počet uzlů | 14 |
Počet linií | 23 |
Počet prutů | 0 |
Počet ploch | 12 |
Počet těles | 2 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Rozměry (metrické) | 0,500 x 4,000 x 0,050 m |
Rozměry (imperiální) | 1.64 x 13.12 x 0.16 feet |
