Model použitý v

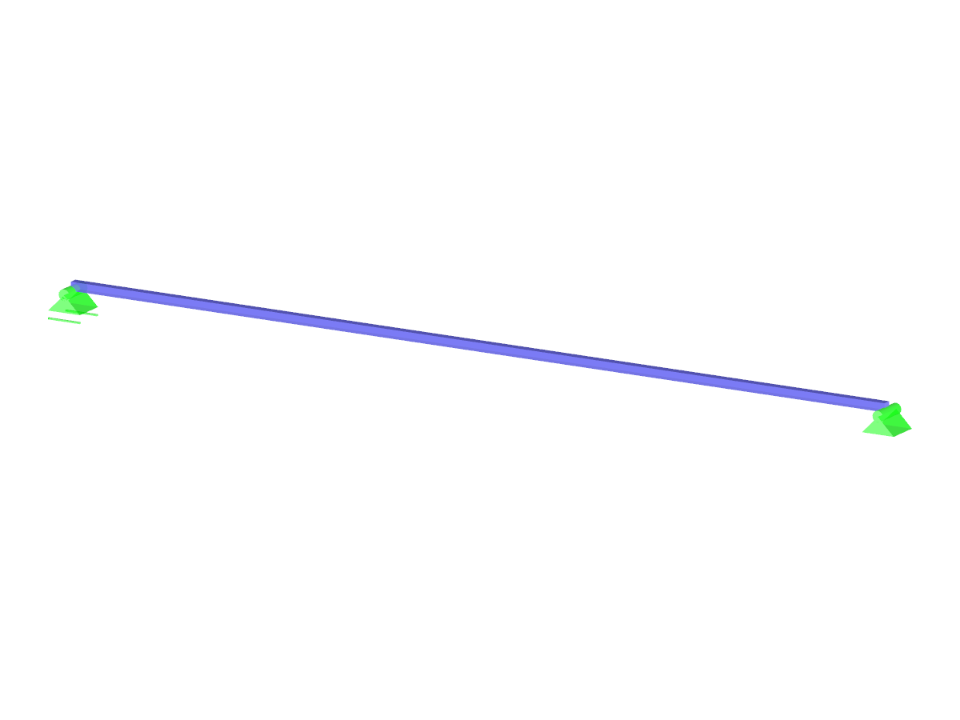

Verifikační příklad 0004 | 8
Počet uzlů | 2 |
Počet prutů | 1 |
Počet zatěžovacích stavů | 1 |
Rozměry (metrické) | 1,039 x 0,039 x 0,039 m |
Rozměry (imperiální) | 3.41 x 0.13 x 0.13 feet |
Verze programu | 8.28.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
