Stáhněte si zde model ocelové haly a otevřete ho v MKP programu RFEM. Tento model byl vytvořen v online školení „RFEM 6 Tutoriál pro začátečníky“. Představuje aktuální stav videa "Vytvořit nový model - základní údaje".

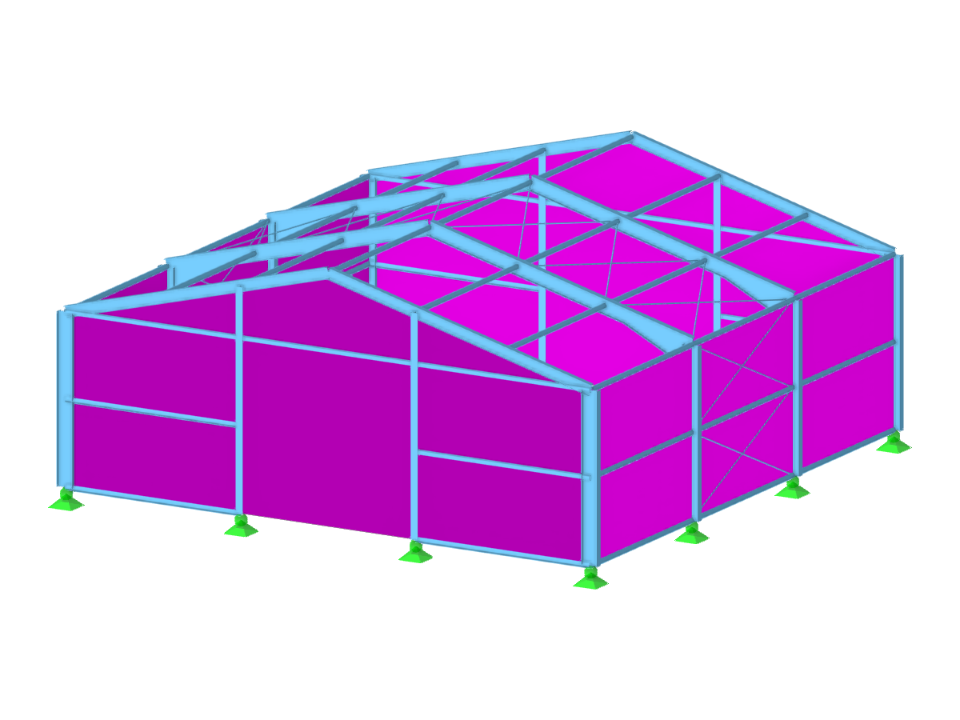

Ocelová hala z online školení | 18
Počet uzlů | 60 |
Počet linií | 89 |
Počet prutů | 87 |
Počet ploch | 4 |
Počet těles | 0 |
Počet zatěžovacích stavů | 13 |
Počet kombinací zatížení | 120 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 13,724 t |
Rozměry (metrické) | 15,000 x 6,500 x 15,000 m |
Rozměry (imperiální) | 49.21 x 21.33 x 49.21 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
