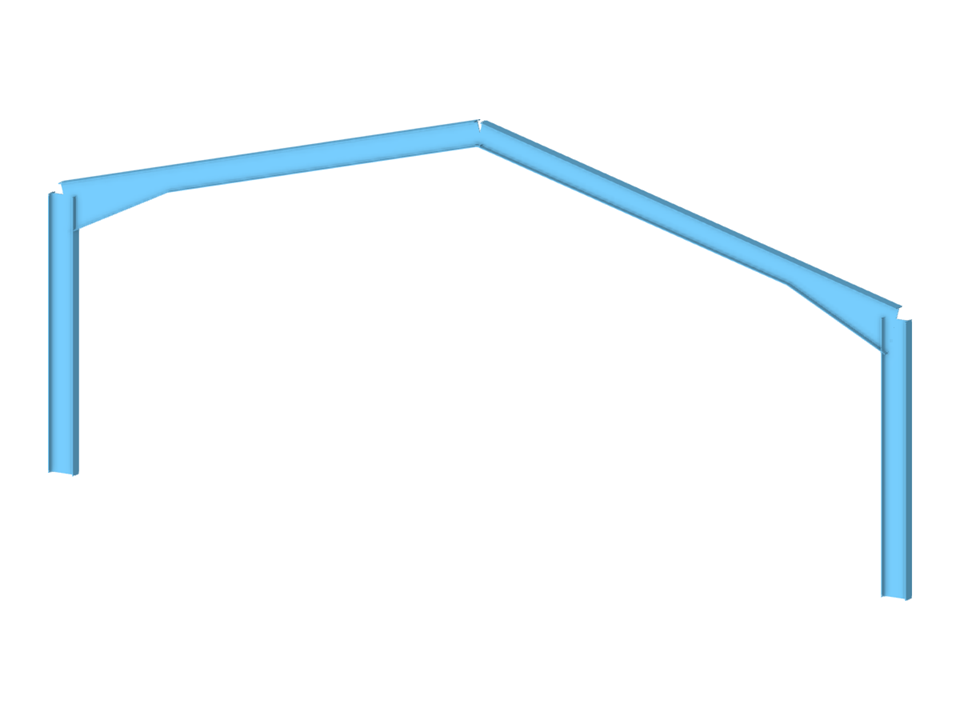

Stáhněte si zde model ocelové haly a otevřete ho v MKP programu RFEM. Tento model byl vytvořen v online školení „RFEM 6 Tutoriál pro začátečníky“. Představuje aktuální stav videa "Vytvořit nový model - základní údaje".
Ocelová hala z online školení | 06
| Počet uzlů | 14 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,825 t |
| Rozměry (metrické) | 15,000 x 6,500 x 0,000 m |
| Rozměry (imperiální) | 49.21 x 21.33 x 0 feet |
