Model vytvořený technickou skupinou Dlubal Latam. Model může být k dispozici také jako parametrický blok na webu společnosti Dlubal Latam.

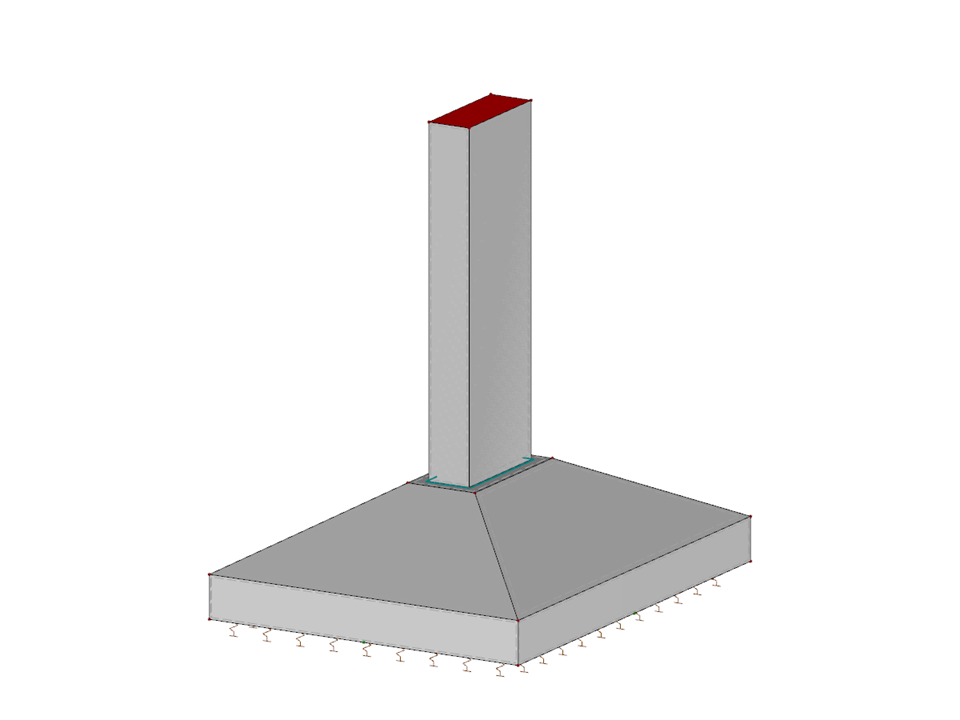

Obdélníkové patky
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 27 |
| Počet linií | 33 |
| Počet prutů | 1 |
| Počet ploch | 17 |
| Počet těles | 3 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 11,701 t |
| Rozměry (metrické) | 2,300 x 3,200 x 3,000 m |
| Rozměry (imperiální) | 7.55 x 10.5 x 9.84 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
